信联短波三线倒V天线
河北信联｜短波三线倒V天线——2-30MHz全向通信，2000W大功率承载
短波三线倒V天线是一种工作于2～30MHz全短波频段的宽带基站天线，采用三线偶极倒V结构，具有频率范围广（2-30MHz）、承载功率大（≤2000W）、驻波比低（≤2.0）、全向辐射、水平+垂直双极化等技术特点。天线架设高度12米，可实现360°全方位信号覆盖，有效克服30-100公里通信盲区，通信半径可达1500公里以上。广泛应用于军事通信、应急通信、远距离通信等领域，是短波通信基站的核心设备。配套钢结构支撑塔由河北信联提供，全系热浸镀锌，一站式解决天线架设需求。
信联产品优势：针对天线长时间不间断工作导致性能下降的行业难题进行优化，确保通信系统在连续发射、复杂电磁环境中保持稳定输出，尤其适用于近距离全向通信场景，是中心站、指挥所等需要与多个方向保持稳定联络的优选方案。
一、什么是短波三线倒V天线？
短波三线倒V天线是一种基于短波频段（2～30MHz）工作的宽带基站天线，采用三线偶极结构和倒V架设方式，具有工作频带宽、电压驻波比小、辐射效率高、无需配接天调等技术特点。
短波信号能够借助电离层的反射实现远距离传播，使得短波通信在远距离通信、紧急通信等领域具有不可替代的优势。倒V架设方式使天线产生360°全方向辐射，兼顾水平极化波和垂直极化波，有效克服短波通信中的30-100公里盲区。
核心价值：
全频段覆盖：2～30MHz全短波频段，无需更换天线即可在不同频率工作
大功率承载：≤2000W承载能力，确保远距离信号传输强度
全向通信：360°全方位辐射，适合与多个方向通信的基站场景
无盲区通信：有效克服30-100公里短波通信盲区
免天调工作：全频带内保持低驻波比，无需配接天线调谐器
长期稳定：针对长时间不间断工作优化，有效解决性能下降难题
二、核心技术参数
| 参数项目 | 技术指标 | 备注 |
|---|---|---|
工作频率范围 | 2～30MHz | 全短波频段覆盖 |
承载功率 | ≤2000W | 大功率远距离通信 |
电压驻波比（VSWR） | ≤2.0（允许10%频点≤2.5） | 匹配良好，传输效率高 |
特征阻抗 | 50Ω | 射频通信系统标准值 |
方向性 | 全向 | 水平面360°覆盖 |
极化方式 | 水平+垂直 | 双极化，兼容性强 |
架设高度 | 12米 | 确保信号传输效果 |
最大方向增益 | ≥3dBi（3～30MHz） | 高效辐射 |
最大增益仰角范围 | 40°～90° | 高仰角辐射，克服盲区 |
驻波比（VSWR）说明：驻波比是衡量天线与馈线匹配程度的核心指标。VSWR越小，天线与馈线的匹配越好，信号传输损耗越小，通信效率越高。
三、主要特点
频率范围广
工作频率范围为2～30MHz，覆盖了短波频段的大部分频率范围。这一广泛的频率范围使得天线能够满足不同场景下的通信需求，无需频繁更换天线即可适应多种通信需求，提高了通信系统的灵活性和可靠性。
承载功率大
承载功率为≤2000W，能够承受较大的功率输入，实现更远距离的信号传输。在远距离通信场景中，大功率承载能力能够确保信号在传输过程中保持足够的强度，减少信号衰减对通信质量的影响。
驻波比小
驻波比≤2.0（允许10%≤2.5） ，天线与馈线匹配良好。驻波比越小，信号传输损耗越小，通信效率越高。
全向方向性
倒V架设使天线能够在水平面内实现360°全方位的信号发射与接收，无需频繁调整天线方向，即可与不同方向的通信设备建立通信联系。
双极化方式
水平+垂直的极化方式使得天线能够适应不同极化方式的信号传输，提高了通信的兼容性和稳定性。
无盲区通信
在10MHz以下低频段工作时，天线提供高仰角辐射，有效克服30-100公里内的通信盲区，实现中近距离无盲区通信。
长期工作稳定性
针对短波天线长时间不间断工作可能导致性能下降的行业痛点进行优化设计。采用高可靠性材料和工艺，确保天线在连续发射、高温、高湿等复杂环境下仍能保持稳定的电气性能。
四、应用场景
军事通信
在军事通信领域，短波三线倒V天线发挥着不可替代的关键作用。短波信号能够借助电离层反射实现远距离传播，确保不同军事单位之间实现稳定可靠的通信联系。天线的全向方向性使其特别适合作为中心站天线、指挥所天线，能够与多个方向的部队同时保持通信联络。在电子战环境中，天线的宽频率范围和双极化方式使其具有较强的抗干扰能力。
应急通信
在自然灾害等应急情况下，短波三线倒V天线的应用优势极为显著。当地震、洪水、台风等自然灾害发生时，传统通信基础设施可能遭到严重破坏，而短波信号能够借助电离层反射实现远距离传播，使天线能够跨越较远的距离与外界建立通信联系。天线的全向方向性使其无需调整方向即可与各方向救援力量通信，无盲区特性确保中近距离通信畅通。
其他应用领域：
固定短波台站：作为中心站天线，实现与多个方向的可靠通信
远距离通信：配用125W电台，通信半径可达1500公里
科学研究：地球物理学研究、电离层探测等
广播电视：短波广播发射台的配套天线
五、配套支撑结构

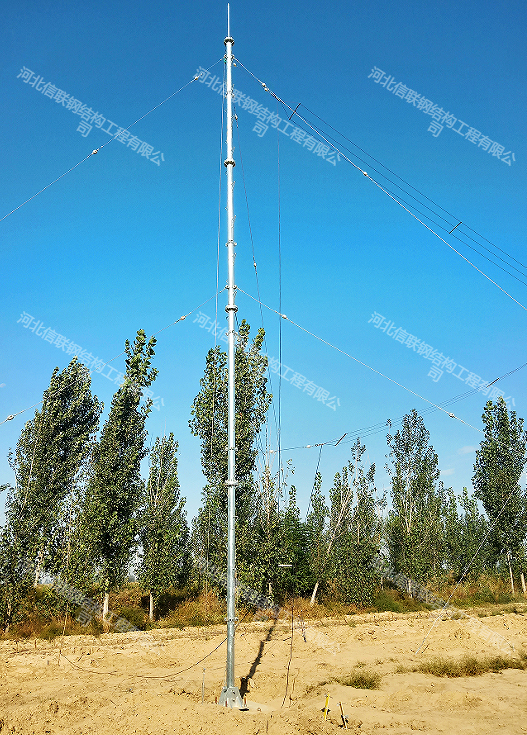

短波三线倒V天线的架设需要12米高度的支撑杆及配套拉线系统。
河北信联提供天线配套的全套支撑结构：
支撑杆：按天线架设高度12米定制
拉线系统：保障天线在大风条件下的稳定性
基础施工：按场地条件设计基础，确保支撑结构稳固
防腐处理：全部钢结构件热浸镀锌，符合GB/T 13912-2020
一站式交付：天线 + 支撑结构 + 安装指导
六、选型常见误区
| 误区 | 后果 | 信联建议 |
|---|---|---|
忽略架设高度要求 | 方向图畸变、增益下降、通信距离缩短 | 按12米架设高度设计支撑结构，振子对地夹角约55° |
忽略场地开阔度 | 障碍物阻挡信号，出现通信盲区 | 选择开阔地带，确保天线振子可充分展开 |
忽略通信盲区 | 30-100公里范围内通信中断 | 利用倒V天线高仰角辐射特性，有效克服盲区 |
选用普通钢材替代热镀锌 | 2-3年严重锈蚀，支撑结构安全无保障 | 配套钢结构必须热镀锌，确保长期户外使用 |
七、FAQ
Q1：短波三线倒V天线的工作频率范围是多少？
A：2～30MHz全短波频段覆盖，无需更换天线即可在不同频率工作。
Q2：天线的承载功率是多少？
A：≤2000W，能够承受较大的功率输入，实现更远距离的信号传输。
Q3：天线的驻波比要求是多少？
A：驻波比≤2.0（允许10%频点≤2.5），确保天线与馈线良好匹配，信号传输效率高。
Q4：倒V架设的通信距离有多远？
A：配用125W电台，通信半径可达1500公里，同时有效克服30-100公里通信盲区。
Q5：天线的架设高度要求是多少？
A：推荐架设高度12米，振子对地夹角约55°。信联可按此高度配套支撑结构。
Q6：天线需要配接天调吗？
A：不需要。三线倒V天线在全频带内保持低驻波比（VSWR≤2.0），无需配接天线调谐器。
Q7：天线配套的支撑结构由谁提供？
A：河北信联提供天线 + 全套钢结构支撑塔 + 基础施工 + 安装指导的一站式服务，支撑结构全系热浸镀锌防腐。
八、获取方案
需要短波三线倒V天线的选型建议、配套支撑结构方案或报价？请提供：通信场景（军事通信/应急通信/远距离通信）、工作频段、场地条件、所在地区。
响应承诺：1个工作日内出具《短波三线倒V天线配套方案》。
信联服务热线：18903187597（王经理）｜技术咨询：13363348316（冯工）
内容更新：2026年7月
主要依据标准：GB/T 16946-2017《短波单边带通信设备通用规范》、GY/T 5057-2020《中、短波广播天馈线系统安装工程施工及验收标准》
