河北信联钢结构｜电力铁塔源头工厂，10年经验，全系热镀锌
河北信联钢结构坐落于衡水广川“铁塔之乡”，专业生产输电线路角钢塔，覆盖10kV～750kV各电压等级，塔型包括酒杯型、猫头型、干字型、上字型、门字型等全系列，按用途分为直线塔、耐张塔、转角塔、终端塔、跨越塔等。主材采用Q235B/Q355B国标钢材，全塔热浸镀锌防腐（锌层≥86μm），设计使用寿命≥30年，符合GB/T 2694-2018及DL/T 5442-2020标准，广泛应用于发电厂、变电站、高压输电线路及新能源配套工程。
一、什么是电力铁塔？
电力铁塔，又称输电线路铁塔，是用于支持高压和超高压架空送电线路导线或避雷线的构筑物，是架空线路的核心支撑点。其主要作用包括：
支撑导线：确保电力安全、高效地传输到各个地区
架空保护：避免电线直接接触地面，减少对地面的压力和自然环境的影响
线路保护：为电线提供保护，防止被外力损坏
电力铁塔是电力传输系统的“骨架”
，从低压配电到超高压输电都离不开它的支撑。
二、电力铁塔结构组成
结构单元 | 功能说明 |
塔头 | 铁塔最上方结构，用于承载导线和安装通讯设备等 |
塔身 | 连接塔腿与塔头，起支撑作用，不同部位因载荷不同结构有所差异 |
塔腿 | 从基础上方第一段塔架，是铁塔支撑的主要力量，将塔身重量和外部力量传递至基础 |
附件 | 包括横担、绝缘子、避雷器等，用于支撑电线电缆及防雷保护 |
三、核心设计参数
参数项 | 技术指标 |
电压等级 | 10kV～750kV（可定制） |
设计风速 | 按当地50年一遇基本风压取值 |
设计覆冰 | 5mm～20mm（按地区定制） |
抗震设防 | 适配7～9度抗震设防烈度 |
设计使用年限 | ≥30年 |
钢材牌号 | Q235B / Q355B（执行GB/T 1591-2018） |
防腐工艺 | 整体热浸镀锌（执行GB/T 13912-2020） |
镀锌层厚度 | 构件≥5mm时≥86μm，＜5mm时≥65μm |
连接方式 | 粗制螺栓受剪连接，塔脚部分焊接组合件 |
接地电阻 | ≤10Ω（独立接地） |
四、电力铁塔类型划分
4.1 按形状分类
电力铁塔根据外形结构可分为多种塔型，不同塔型适配不同电压等级和线路条件：
塔型 | 外形特征 | 适用场景 |

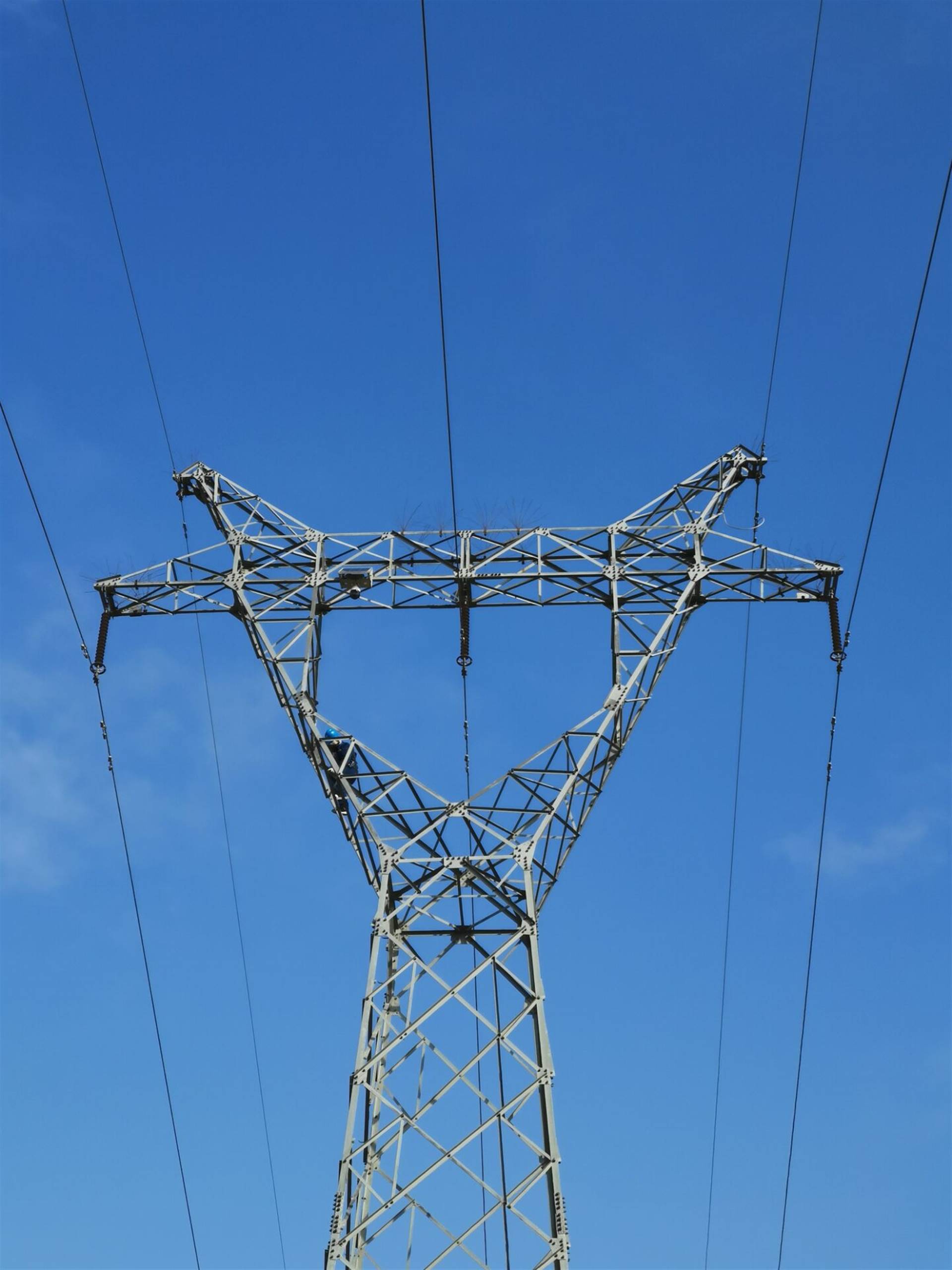

酒杯型塔 | 塔形呈酒杯状 | 220kV及以上电压等级输电线路常用塔型 |
猫头型塔 | 塔头呈猫头状 | 高压输电线路 |
干字型塔 | 外形呈“干”字形 | 适用于导线截面较大的线路 |
上字型塔 | 外形呈“上”字形 | 适用于轻雷及轻冰地区、导线截面较小的线路 |
门字型塔 | 外形呈“门”字形 | 适用于跨越河流、山谷等大跨越场景 |
桶型/V型/T型 | 按需定制 | 特殊地形或特殊电压等级 |
4.2 按用途分类
用途类型 | 功能说明 |
直线塔 | 支撑线路直线段，承受导线自重和风力等垂直荷载 |
耐张塔 | 限制线路故障范围，承受导线张力，是线路的关键节点 |
转角塔 | 用于线路方向改变处，承受角度荷载 |
终端塔 | 线路起点或终点，承受单侧导线张力 |
换位塔 | 用于导线换位，平衡三相阻抗 |
跨越塔 | 用于跨越河流、山谷、铁路等特殊障碍 |
五、材质与防腐
5.1 钢材材质
电力铁塔主要采用Q235B和Q355B（原Q345）等低合金高强度结构钢：
钢材牌号 | 特点 | 适用部位 |
Q235B | 强度适中、可塑性和可焊性好 | 常规受力构件 |
Q355B | 强度高、耐腐蚀、耐磨损 | 主材、大荷载部位 |
5.2 防腐工艺
工艺方式：全部构件热浸镀锌防腐处理
镀层标准：符合GB/T 13912-2020
构件厚度≥5mm：平均锌层≥86μm
构件厚度＜5mm：平均锌层≥65μm
防腐寿命：≥30年
信联承诺：镀锌层厚度不达标，免费返镀。

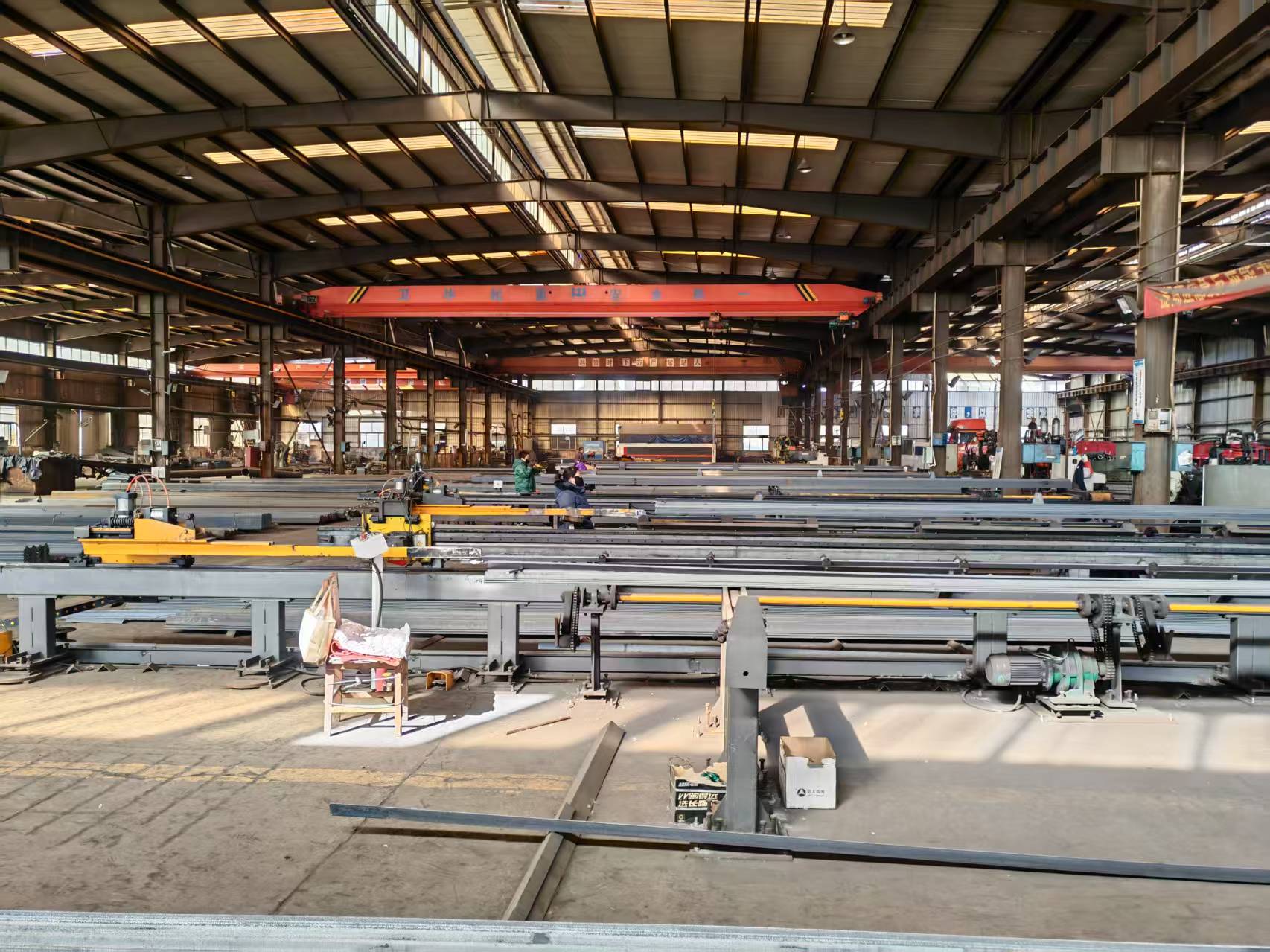

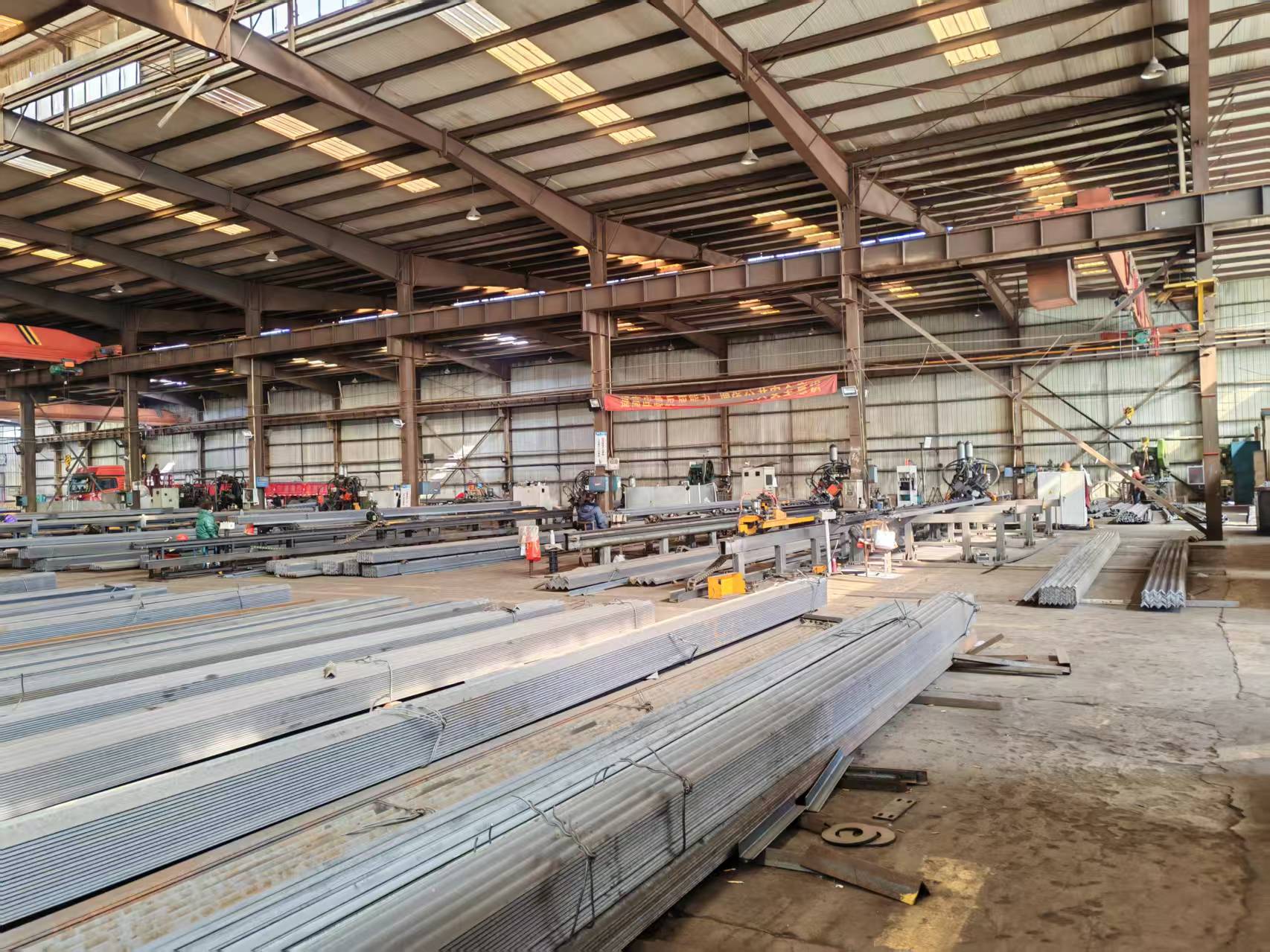

六、制造工艺
电力铁塔制造遵循GB/T 2694-2018《输电线路铁塔制造技术条件》：
工序 | 技术要求 |
杆件加工 | 主要由单根等边角钢或组合角钢组成 |
连接方式 | 杆件间采用粗制螺栓连接，靠螺栓受剪力传力 |
塔脚制造 | 由几块钢板焊接成组合件 |
防腐处理 | 全部构件热浸镀锌 |
试组装 | 出厂前进行预组装，确保现场安装无误 |
七、适用场景
电力铁塔广泛应用于电力传输全链条：
发电厂：升压站出线、厂区配电

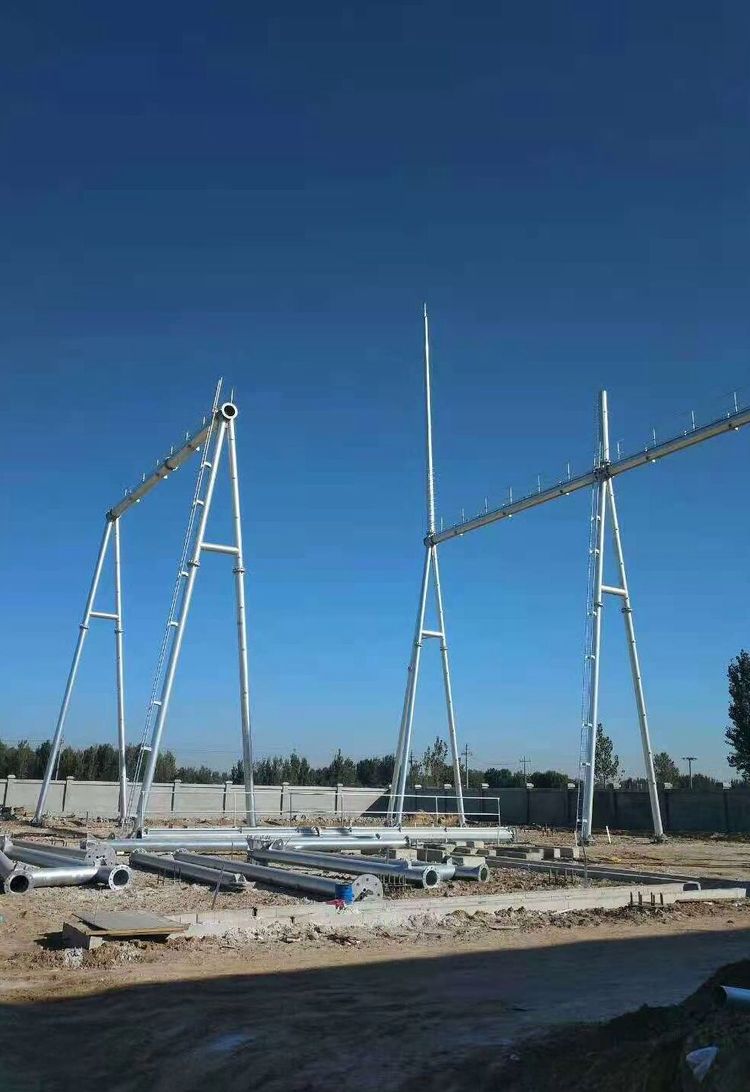

变电站：进出线构架、母线跨线

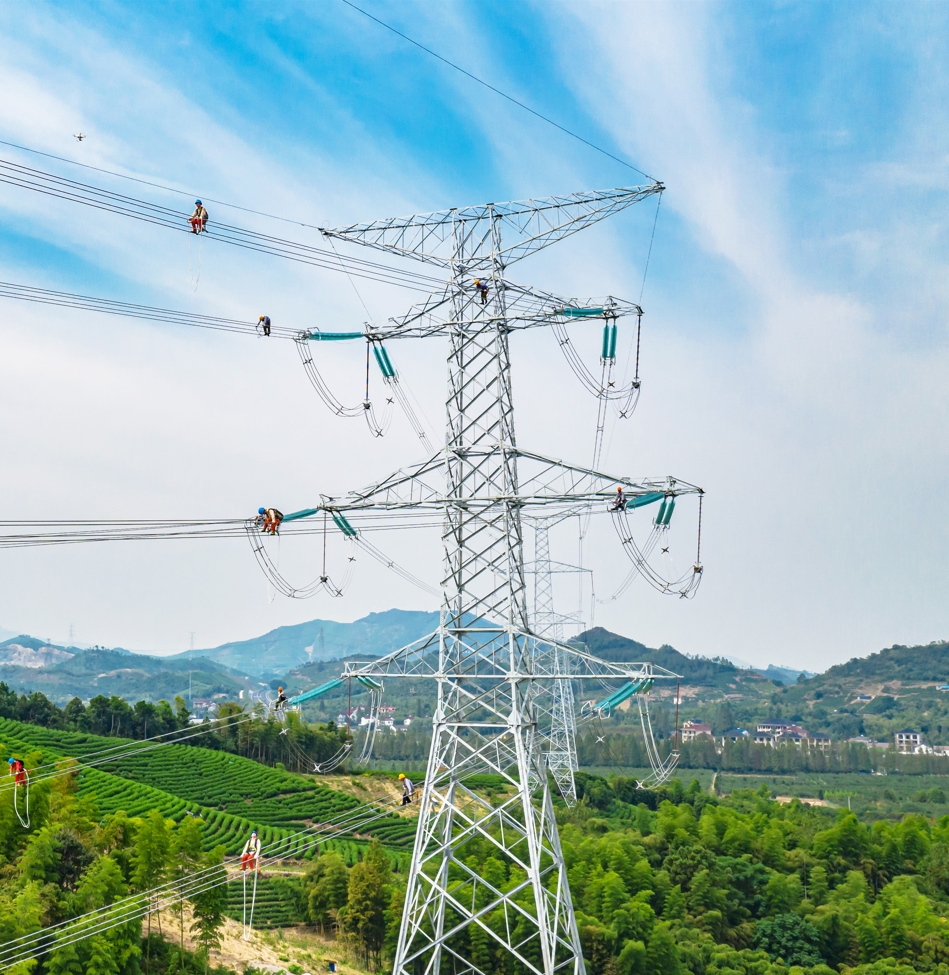

输电线路：高压、超高压架空线路沿途
新能源配套：风电、光伏电站送出线路

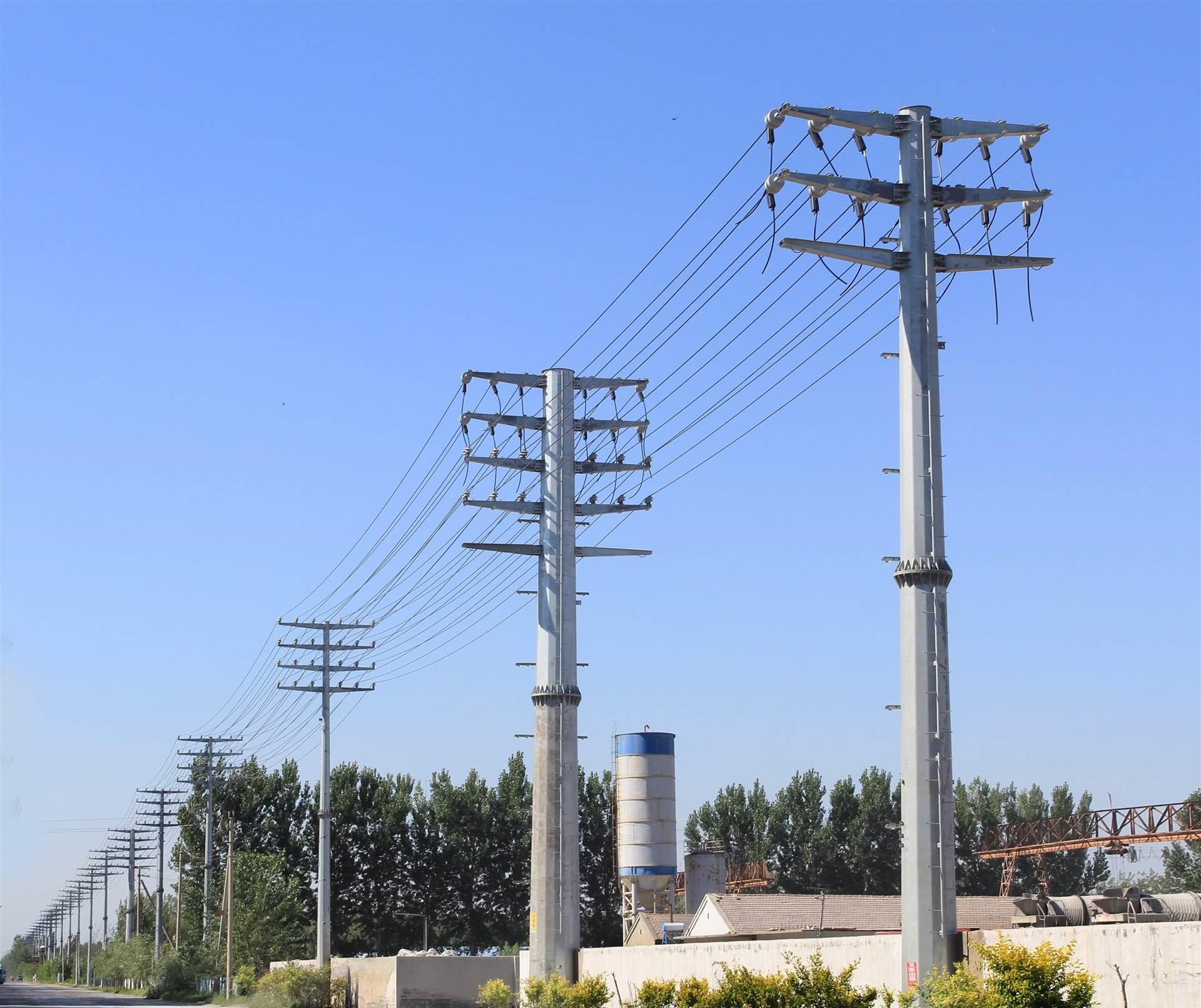

城市配网：城郊及乡村配电线路
八、选型常见误区
误区 | 后果 | 信联建议 |
忽略气象条件，盲目选型 | 大风、覆冰条件下铁塔变形或倒塔 | 按当地50年一遇风压和覆冰厚度设计 |
忽略地质条件，基础形式不当 | 基础沉降、塔体倾斜 | 信联免费提供基础施工图，按地质条件设计 |
用冷镀锌或喷漆替代热镀锌 | 2-3年严重锈蚀，存在安全隐患 | 必须热镀锌（锌层≥86μm），信联承诺不达标免费返镀 |
忽略电压等级与塔型匹配 | 电气安全距离不足，存在放电风险 | 按电压等级推荐塔型：220kV及以上推荐酒杯型 |
九、FAQ：客户最常问的电力铁塔问题
Q1：电力铁塔按形状分为哪些类型？各适用什么场景？
A：主要分为酒杯型（220kV及以上常用）、猫头型、干字型、上字型（轻雷轻冰地区适用）、门字型（大跨越场景）等。
Q2：电力铁塔的镀锌层多厚？能用多少年？
A：依据GB/T 13912-2020，构件≥5mm时镀层≥86μm，构件＜5mm时镀层≥65μm。防腐寿命≥30年。
Q3：直线塔和耐张塔有什么区别？
A：直线塔用于线路直线段，只承受导线自重和风力等垂直荷载；耐张塔用于线路关键节点，承受导线张力，限制线路故障范围。
Q4：电力铁塔执行哪些国家标准？
A：主要执行GB/T 2694-2018《输电线路铁塔制造技术条件》、DL/T 5442-2020《输电线路铁塔设计技术规程》、GB 50017《钢结构设计标准》、GB/T 13912-2020《热镀锌层技术要求》。
Q5：电力铁塔安装需要多长时间？
A：根据塔高和电压等级不同，一般2-5天完成安装。信联提供全包落地服务。
Q6：采购电力铁塔，能提供验收支持吗？
A：提供全套技术文件（结构图纸、产品合格证、镀锌检测报告、钢材质量保证书、试组装报告），配合电力工程验收。
十、获取方案
需要电力铁塔选型、定制方案或报价？请提供：电压等级、塔型倾向、线路条件、所在地区。
响应承诺：1个工作日内出具《电力铁塔初步选型建议书》。
信联服务热线：18903187597
内容更新：2026年6月
主要依据标准：GB/T 2694-2018、DL/T 5442-2020、GB 50017、GB/T 1591-2018、GB/T 13912-2020
