10米角钢监控塔产品方案（抗12级风）：参数、材料、施工、图纸、造价全解析
10米角钢监控塔产品方案：参数、材料、施工、造价全解析
河北信联钢结构提供10米高正四边形角钢监控塔，兼具监控瞭望与避雷防护双重功能。设计基本风压0.7kN/㎡（抗12级风），抗震设防烈度8度，设计使用年限≥30年，接地电阻≤10Ω。主材采用Q355B高强度结构钢，全塔热浸镀锌防腐（构件≥5mm时镀层≥86μm），塔顶水平位移≤H/75（≤133mm），确保监控画面稳定无抖动。参考造价35,000元/座（含产品、运输、基础施工、安装），适用于园区安防、森林防火、交通监控等场景。
一、产品概述：10米角钢监控塔的基本构成
10米角钢监控塔是监控塔系列中的最小规格产品，覆盖半径约500米，适用于小范围监控场景。塔体采用变截面优化用钢量设计，兼具监控瞭望与避雷防护双重功能。
| 项目 | 技术参数 |
|---|---|
塔型结构 | 正四边形角钢塔（监控/避雷一体） |
总高度 | 10米 |
塔体分段 | 共2段，每段标准节长5米 |
底部宽度 | 约1.5米 |
顶部宽度 | 约0.6米 |
设计使用年限 | ≥30年 |
接地电阻 | ≤10Ω |
10米监控塔是最小规格的监控塔，覆盖半径约500米，适用于小范围监控场景。塔体采用变截面设计，底部受力最大、用材最厚重，往上依次递减。
二、核心设计参数（荷载与环境）
| 参数项 | 取值标准 |
|---|---|
基本风压 | Wo = 0.7 kN/m²（抗12级风） |
设计基准期 | 50年 |
抗震设防 | 烈度8度，场地类别Ⅱ类 |
设计抗风力 | 12级（30m/s） |
设计寿命 | ≥30年 |
接地电阻 | ≤10Ω |
平台设计承重 | ≥250kg |
安装垂直度 | ≤1/1000 |
信联监控塔抗风等级覆盖0.35~0.7kN/m²，本产品按0.7kN/m²设计，满足绝大多数地区50年一遇风压要求。

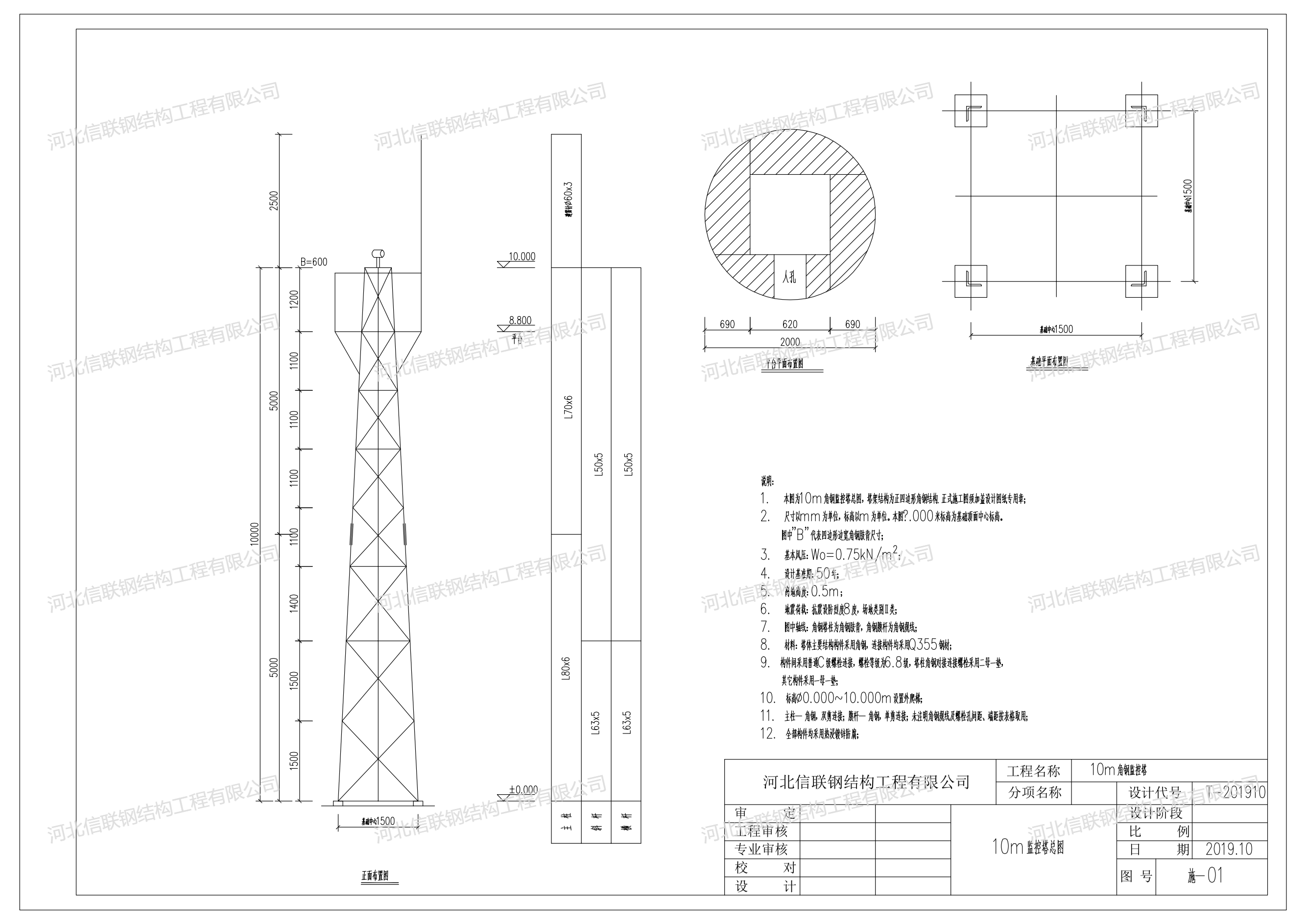

三、各段材料规格明细（变截面设计）
采用变截面优化用钢量设计原则：底部第一段受力最大、用材最厚重，往上依次递减。
| 塔段 | 标高范围 | 主材（角钢） | 横材（角钢） | 斜材（角钢） |
|---|---|---|---|---|
第一段（底部） | 0~5m | L63×5 | L50×5 | L40×4 |
第二段（顶部） | 5~10m | L50×5 | L40×4 | L40×4 |
说明：10米角钢监控塔主材常用∠50×5或∠63×5角钢，斜材常用∠40×4角钢。以上规格为典型配置，实际以施工图为准。
四、连接与构造细节
4.1 螺栓连接方式
构件间采用普通C级螺栓，性能等级为6.8级。
4.2 螺母及垫片配置
| 连接部位 | 配置要求 |
|---|---|
塔柱角钢对接处 | 二母一垫（两个螺母+一个垫圈） |
其他构件 | 一母一垫（一个螺母+一个垫圈） |
底部塔体 | 防盗螺母（可选） |
斜杆及横杆连接螺栓 | 扣紧螺母或其他防松措施 |
4.3 剪切连接类型
| 构件类型 | 连接方式 |
|---|---|
主柱（角钢） | 双剪连接 |
腹杆（角钢） | 单剪连接 |
4.4 螺栓安装要求
受剪螺栓的螺纹不得进入剪切面
螺栓拧紧后外露丝扣不少于2扣
五、材质与防腐
| 项目 | 技术参数 |
|---|---|
钢材牌号 | Q355B（塔体主要结构及连接构件） |
执行标准 | GB/T 1591-2018《低合金高强度结构钢》 |
防腐工艺 | 全部构件热浸镀锌（含塔体、连接件、爬梯等） |
镀层厚度（构件≥5mm） | ≥86μm |
镀层厚度（构件＜5mm） | ≥65μm |
防腐寿命 | ≥30年 |
全部构件（含塔体、连接件、爬梯等）均采用热浸镀锌防腐处理，沿海地区可加厚至≥100μm。
信联承诺：镀锌层厚度不达标，免费返镀。
六、附属设施与施工要求
6.1 附属设施配置
| 设施 | 配置要求 |
|---|---|
外爬梯 | 沿全高（0.000~10.000m）设置，直爬梯 |
工作平台 | 1层（顶部），平台四周设护栏 |
避雷针 | 塔顶设1根 |
警示牌 | 底段距地3~4m处设置，内容：“严禁攀爬” |
塔顶设有安装视频云台的法兰盘。
6.2 垂直度要求
| 控制项 | 允许偏差 |
|---|---|
相邻两层垂直偏差 | ≤ h/750（h为单节高度） |
塔身中心垂直度偏差（安装后） | ≤ H/1000（H=10m → ≤10mm）【5†L76-L77】 |
七、塔顶位移控制（关键性能指标）
为保证监控设备图像稳定及结构安全，本塔在50年一遇风荷载标准值作用下的顶部位移严格按规范控制。
| 项目 | 技术指标 |
|---|---|
设计依据 | GB 50135-2019《高耸结构设计标准》、YD/T 5131 |
位移限值 | 角钢塔塔顶水平位移 ≤ H/75 |
计算值（10米塔） | 10000/75 ≈ 133mm |
设计风压 | 0.7kN/㎡ |
经结构软件整体分析，在基本风压0.7kN/m²作用下，本塔塔顶最大水平位移小于限值133mm，满足规范要求，确保监控画面无抖动。
注：实际位移值以最终施工图荷载计算书为准，信联可提供详细计算报告
八、参考造价及构成（2026年8月，含税）
型号释义：XL-JKT-10-0.7-1PT-LD
| 代码 | 含义 |
|---|---|
XL | 信联（品牌） |
JKT | 监控塔 |
10 | 塔高10米 |
0.7 | 基本风压0.7kN/m² |
1PT | 1层平台（顶部） |
LD | 陆地安装 |
造价参考表：
| 费用项 | 金额（元） |
|---|---|
产品（含预埋件） | 15,000 |
运输费 | 2,000 |
基础施工 | 15,000 |
安装费 | 3,000 |
合计（含税） | 35,000 |
造价说明：
产品费用含塔体全部构件、热镀锌、预埋地脚螺栓、爬梯、警示牌等全套材料
基础施工含混凝土及人工，不含特殊地基处理（如换填、打桩）
安装费含塔体拼装、吊装、垂直度检测，不含监控设备安装及调试
以上为2026年8月市场参考价，偏远地区运输费可能上浮，最终报价以合同为准
九、适用场景
10米角钢监控塔广泛适用于：
园区安防：厂区周界、危险品库、停车场监控
交通管理：高速公路、城市主干道、路口监控
森林防火：林区瞭望、火情早期识别
城市安防：广场、学校、小区、大型活动安保
边境监控：边防哨卡、边境线巡查
环境监测：空气质量、气象数据采集
十、选型常见误区
| 误区 | 后果 | 信联建议 |
|---|---|---|
忽略风压，盲目确定塔高 | 塔体晃动、设备图像抖动 | 按当地50年一遇风压设计，信联免费做荷载验算 |
忽略地质条件，基础形式不当 | 基础下沉、塔体倾斜 | 信联免费提供基础施工图，按地质条件设计 |
选用冷镀锌或刷漆替代热镀锌 | 2-3年严重锈蚀 | 必须热镀锌（锌层≥86μm） |
设备挂载超重 | 塔臂变形、设备坠落 | 提供设备重量，信联出具荷载计算书 |
十一、FAQ：客户最常问的10米监控塔问题
Q1：10米监控塔适合什么场景？
A：适配园区安防、森林防火、交通监控、城市安防、边境监控、环境监测等场景。覆盖半径约500米，塔顶可安装360°监控摄像头，实现全天候、大范围监控覆盖。
Q2：10米监控塔的抗风能力是多少？
A：设计基本风压0.7kN/㎡，抗12级风（30m/s），满足绝大多数地区50年一遇风压要求。
Q3：监控塔的镀锌层多厚？能用多少年？
A：依据GB/T 13912-2020，构件≥5mm时镀层≥86μm，构件＜5mm时镀层≥65μm。防腐寿命≥30年。信联承诺镀锌层不达标免费返镀。
Q4：塔顶位移控制在什么范围？
A：依据GB 50135-2019，角钢塔塔顶水平位移≤H/75。10米塔限值约133mm，确保监控画面无抖动。
Q5：10米监控塔多少钱？
A：含基础施工+安装，市场参考价约35,000元/座（含税）。具体报价以合同为准。
Q6：基础施工需要多长时间？
A：基础浇筑及养护约需7-14天（视天气和混凝土强度达标情况），塔体安装约1-2天。可提供全包落地服务。
十二、获取方案
需要10米监控塔的选型建议、定制方案或报价？请提供：项目类型、监控高度、设备重量、所在地区。
响应承诺：1个工作日内出具《监控塔初步选型建议书》+荷载计算书+基础施工图。
信联服务热线：18903187597
内容更新：2026年8月
主要依据标准：GB 50017-2017《钢结构设计标准》、GB 50135-2019《高耸结构设计标准》、GB 50057-2010《建筑物防雷设计规范》、GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》、GB 50205-2020 钢结构工程施工质量验收标准
