20米角钢监控塔产品方案：参数、材料、施工、造价全解析
河北信联钢结构提供20米高正四边形角钢监控塔，兼具监控与避雷功能，塔体分4段、每段5米，便于运输安装。设计基本风压0.45kN/m²，抗震设防烈度8度，设计基准期50年。主材采用Q355高强度结构钢，全塔热浸镀锌防腐（镀层≥86μm），配备外爬梯、馈线支架及警示牌，适用于森林防火、园区安防、边境监控等场景。参考造价69,000元/座（含产品、运输、基础施工、安装）。
一、产品概述：20米角钢监控塔的基本构成
本产品为20米高正四边形角钢塔，兼具监控瞭望与避雷防护双重功能。塔体采用变截面设计，共分4段标准节，每段长5米，便于运输与现场安装。
项目 | 技术参数 |
塔型结构 | 正四边形角钢塔（兼具监控/避雷功能） |
总高度 | 20米 |
塔体分段 | 共4段，每段标准节长5米 |
基础根开 | 2500mm（相邻地脚螺栓中心距） |
标高基准 | ±0.000m对应基础顶面中心标高 |
二、核心设计参数（荷载与环境）
参数项 | 取值标准 |
基本风压 | Wo = 0.45 kN/m² |
设计基准期 | 50年 |
抗震设防 | 烈度8度，场地类别Ⅱ类 |
离地高度 | 0.5m（地面粗糙度参考） |
设计抗风力 | 10级 |
设计寿命 | ≥30年 |
接地电阻 | ≤10Ω |

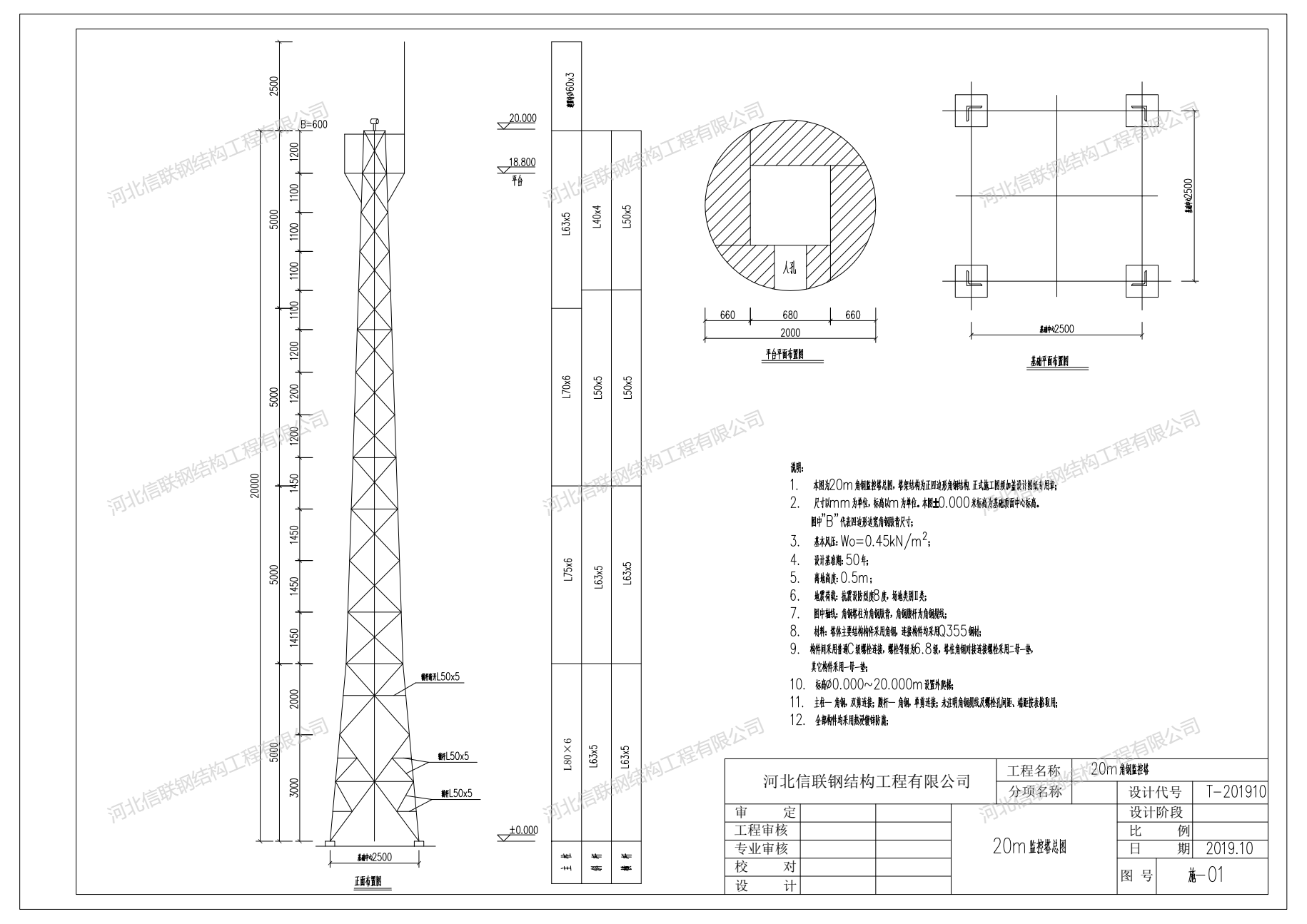

三、各段材料规格明细（变截面设计）
采用变截面优化用钢量设计原则：第一段受力最大、用材最厚重，往上依次递减。
塔段 | 标高范围 | 主材（角钢） | 横材（角钢） | 斜材（角钢） |
第一段（底部） | 0~5m | L80×6 | L63×5 | L63×5 |
第二段 | 5~10m | L75×6 | L63×5 | L63×5 |
第三段 | 10~15m | L70×6 | L50×5 | L50×5 |
第四段（顶部） | 15~20m | L63×5 | L50×5 | L40×4 |
说明：“B”代表四边形边宽（角钢肢背尺寸），各段B值随主材规格变化。
四、连接与构造细节
4.1 连接方式
构件间采用普通C级螺栓，螺栓性能等级为6.8级。
螺栓孔径要求：
螺栓直径≤16mm：孔径大于螺栓直径1mm
螺栓直径＞16mm：孔径大于螺栓直径1.5mm
4.2 螺母垫片要求
连接部位 | 配置要求 |
塔柱角钢对接处 | 二母一垫（两个螺母+一个垫圈） |
其他构件 | 一母一垫（一个螺母+一个垫圈） |
底部第一段塔体 | 防盗螺母 |
斜杆及横杆连接螺栓 | 扣紧螺母或其他防松措施 |
4.3 特殊构造要求
主材拼接节点处：外包角钢应铲根，内包角钢应铲背
变坡时：制弯角度应一致
主材厚度差大于2mm时：应增加厚度等于主材厚度差的垫板
4.4 剪切连接类型
构件类型 | 连接方式 |
主柱（角钢） | 双剪连接 |
腹杆（角钢） | 单剪连接 |
五、材质与防腐
钢材牌号：塔体主要结构构件及连接构件均采用Q355高强度结构钢
项目 | 技术参数 |
执行标准 | GB/T 1591-2018《低合金高强度结构钢》 |
防腐工艺 | 全部构件（含塔体、连接件、爬梯等）热浸镀锌 |
镀层厚度（构件≥5mm） | ≥86μm |
镀层厚度（构件＜5mm） | ≥65μm |
防腐寿命 | ≥30年 |
六、附属设施与施工要求
6.1 附属设施配置
设施 | 配置要求 |
外爬梯 | 沿全高（0.000~20.000m）设置 |
馈线支架 | 爬梯两侧设置，清晰标记不同平台的馈线区域 |
警示牌 | 底段距地3~4m处设置，尺寸400×280×4mm，黑底白字，内容：“严禁攀爬” |
6.2 垂直度要求
控制项 | 允许偏差 |
相邻两层垂直偏差 | ≤ h/750（h为单节高度） |
塔身中心垂直度偏差（安装完成后） | ≤ H/1500（H为塔体总高度） |
6.3 螺栓安装要求
受剪螺栓的螺纹不得进入剪切面
螺栓拧紧后外露丝扣不少于2扣
七、参考造价及构成
型号释义：XL-JKT-20-0.45-1PT-LD
型号代码 | 含义 |
XL | 信联（品牌缩写） |
JKT | 监控塔（产品类型） |
20 | 塔高20米 |
0.45 | 基本风压0.45kN/m² |
1PT | 1层平台（顶部平台） |
LD | 陆地缩写 |
造价参考表（2026年6月，含税）：
型号 | 产品（含预埋件） | 运输费 | 基础施工 | 安装费 | 合计（含税） |
XL-JKT-20-0.45-1PT-LD | 35,000 | 3,000 | 25,000 | 6,000 | 69,000 |
造价说明：
产品费用含塔体全部构件、热镀锌、预埋地脚螺栓、爬梯、警示牌、预埋件等全套塔体材料
基础施工含基础浇筑、混凝土材料及人工，不含特殊地基处理（如换填、打桩）
安装费含塔体拼装、吊装、垂直度检测，不含监控设备安装及调试
以上价格为2026年6月市场参考价，最终报价以合同为准
偏远地区运输费可能上浮
八、适用场景
监控塔是在铁塔基础上开发的高耸钢结构，集监控、照明、通讯功能于一体。20米角钢监控塔适用于：
森林防火：林区瞭望、火情早期识别
园区安防：厂区周界、危险品库监控
边境监控：边防哨卡、边境线巡查
城市安防：广场、学校、大型活动安保
交通管理：道路、高速公路监控
环境监测：空气质量、气象监测
九、选型常见误区
误区 | 后果 | 信联建议 |
忽略风压，盲目确定塔高 | 塔体晃动、设备图像抖动 | 按当地50年一遇风压设计，信联免费做荷载验算 |
忽略地质条件，基础形式不当 | 基础下沉、塔体倾斜 | 信联免费提供基础施工图，按地质条件设计 |
选用冷镀锌或刷漆替代热镀锌 | 2-3年严重锈蚀 | 必须热镀锌（锌层≥86μm） |
设备挂载超重 | 塔臂变形、设备坠落 | 提供设备重量，信联免费出具荷载计算书 |
十、FAQ：客户最常问的监控塔问题
Q1：20米角钢监控塔适合什么场景？
A：适配森林防火、园区安防、边境监控、城市安防、交通管理、环境监测等场景。塔顶可安装360度监控摄像头，实现全天候、大范围监控覆盖。
Q2：监控塔的镀锌层多厚？能用多少年？
A：依据GB/T 13912-2020，构件厚度≥5mm时镀层≥86μm，构件＜5mm时镀层≥65μm。防腐寿命≥30年。
Q3：塔体垂直度控制标准是什么？
A：安装过程中相邻两层垂直偏差≤h/750；安装完成后塔身中心垂直度偏差≤H/1500。
Q4：基础施工需要提供哪些资料？
A：信联免费提供基础施工图（含混凝土标号、地脚螺栓定位、配筋）。客户自行浇筑，或由我方全包施工。
Q5：安装施工周期多长？
A：20米角钢塔分段运输，现场拼装+吊装约3-5天（不含基础养护）。可提供全包落地服务。
Q6：采购监控塔，能提供验收支持吗？
A：提供全套技术文件（结构图纸、产品合格证、镀锌检测报告、钢材质量保证书），配合工程验收。
十一、获取方案
需要20米角钢监控塔的选型建议、定制方案或报价？请提供：项目类型、监控高度、设备重量、所在地区。
响应承诺：1个工作日内出具《监控塔初步选型建议书》+荷载计算书。
信联服务热线：18903187597
内容更新：2026年6月
依据标准：GB 50009-2012 、GB 50135-2019、 GB 50017-2017 、GB/T 700-2006 GB/T 1591-2018 GB/T 13912-2020 、GB 50205-2020 、CECS 80:2006
