本文提供GFL1-1~GFL1-4型20米角钢避雷塔的完整技术方案，包括结构参数、荷载标准、热镀锌防腐要求、基础施工图、安装垂直度控制及市场价格参考。依据D500～D502图集及GB标准，全塔热浸镀锌，锌层≥85μm，设计使用年限30年，适用于化工厂、变电站、通信基站等直击雷防护场景。

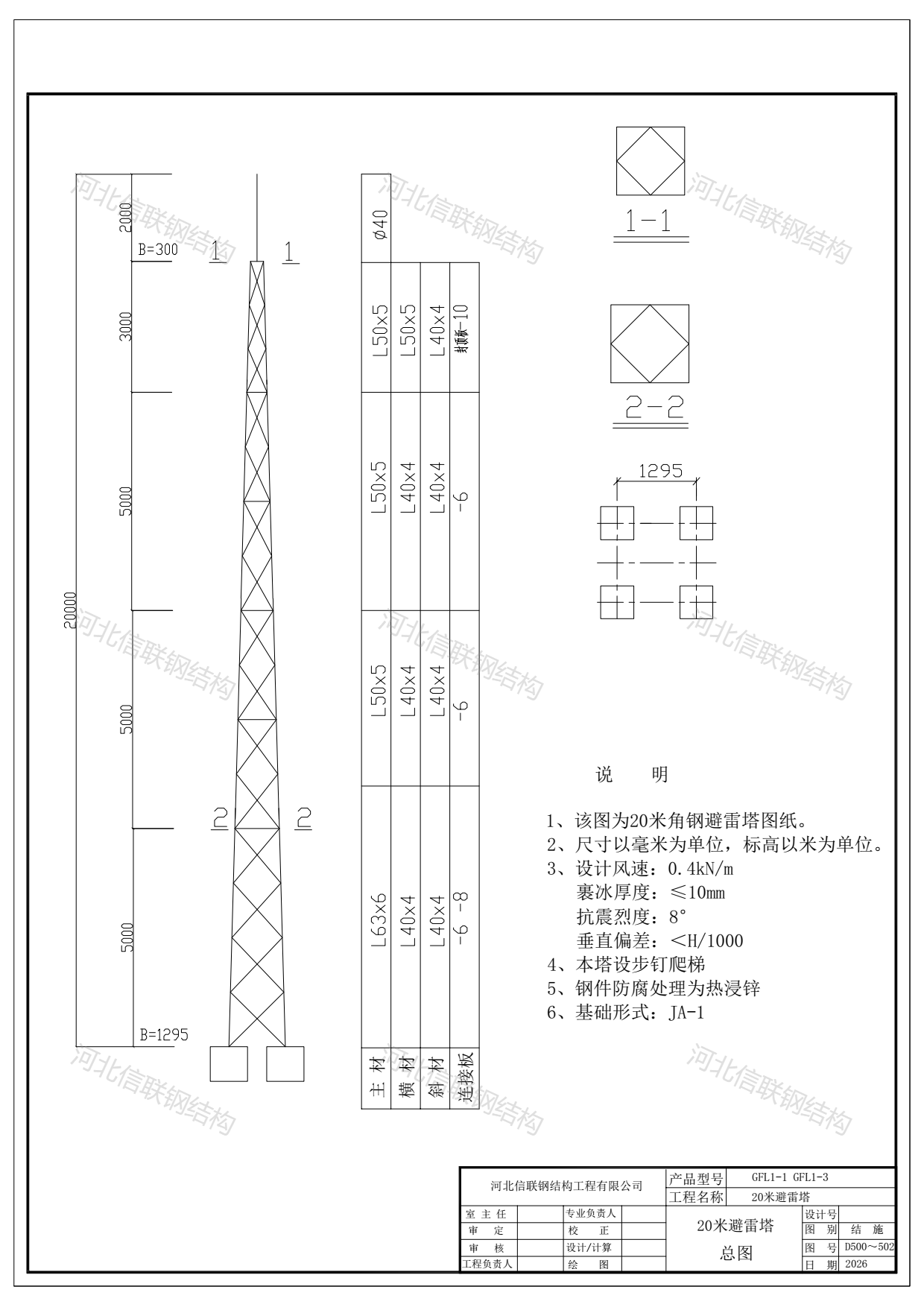

表1：GFL系列20米角钢避雷塔——基础设计参数
型号 | 总高度 | 结构形式 | 设计风压(kN/㎡) | 抗震烈度 | 覆冰厚度 | 地基承载力(kN/㎡) |
GFL1-1 | 20m | 四柱角钢 | 0.4（抗10级风） | ≤8度 | ≤10mm | 100 |
GFL1-2 | 20m | 同上 | 0.4 | ≤8度 | ≤10mm | 100 |
GFL1-3 | 20m | 同上 | 0.4 | ≤8度 | ≤10mm | 150 |
GFL1-4 | 20m | 同上 | 0.4 | ≤8度 | ≤10mm | 150 |
说明：地基承载力100kN/㎡适用于一般黏土或密实砂土；150kN/㎡适用于硬土层。

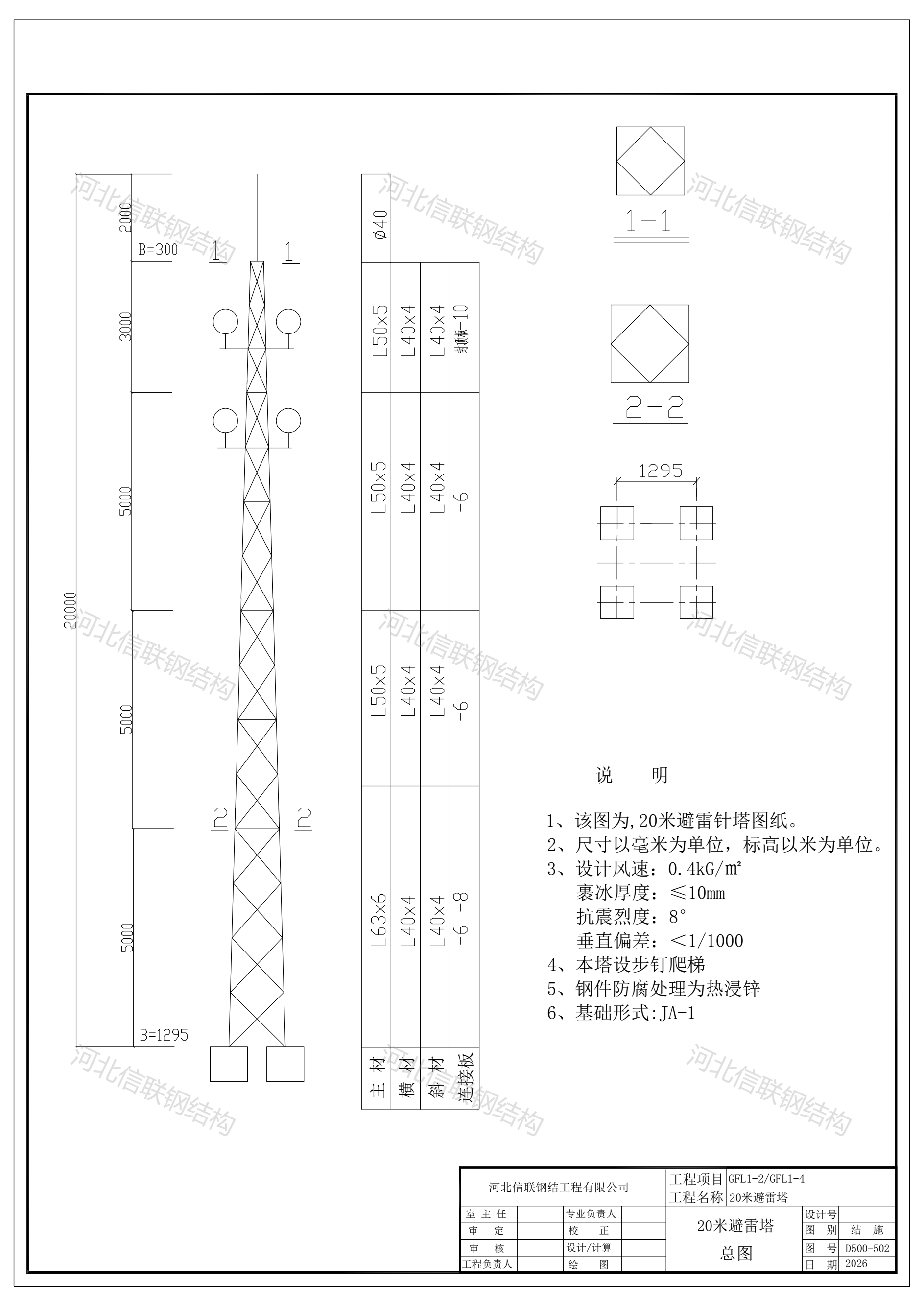

表2：GFL系列20米角钢避雷塔——材料与基础配置
型号 | 照明平台 | 主材材质 | 塔身重(kg) | 地脚螺栓重(kg) | 基础形式 | 基础体积(m³) |
GFL1-1 | 无 | Q235B | 1179 | 163 | JA-1 | 7.944 |
GFL1-2 | 双照明台 | Q235B | 1244 | 163 | JA-1 | 7.944 |
GFL1-3 | 无 | Q235B | 1179 | 163 | JA-1 | 7.944 |
GFL1-4 | 双照明台 | Q235B | 1244 | 163 | JA-1 | 7.944 |
说明：双照明平台用于安装航空障碍灯，如机场、高层建筑附近需强制配置。塔身重量差异（65kg）主要来自照明平台及其支架。
二、基础上部荷载标准值（供结构设计使用）
轴力 Nₖ (kN) | 弯矩 Mₓₖ (kN·m) | 弯矩 Mᵧₖ (kN·m) | 剪力 Qₓₖ (kN) | 剪力 Qᵧₖ (kN) |
6.474 | 33.999 | 0.000 | 3.706 | 0.000 |
设计依据：荷载按《建筑结构荷载规范》GB 50009取值，地震作用按《建筑抗震设计规范》GB 50011（≤8度）。
三、材料及防腐要求
3.1 材料规格
构件 | 材质 | 执行标准 |
角钢、工字钢、钢板、钢管、扁钢、锚栓 | Q235B | GB/T 700 |
基础混凝土 | C25（垫层≥C15） | GB 50010 |
钢筋 | HPB300（φ）、HRB400（Φ） | GB/T 1499 |
焊条 | Q235B/HPB300用E43型，HRB400用E50型 | GB/T 5117 |
3.2 热镀锌防腐要求（依据GB/T 13912-2020）
镀件厚度 | 平均锌层厚度 | 局部最小厚度 | 锌附着量 |
3mm < δ < 6mm | ≥70μm | ≥55μm | ≥460g/m² |
δ ≥ 6mm | ≥85μm | ≥70μm | ≥610g/m² |
信联承诺：所有钢构件（杆件、螺栓、螺母、垫圈）均采用热浸镀锌，现场焊接后立即涂刷富锌漆防腐。镀锌层不达标免费返镀。
四、基础施工要求（依据GB 50007及99D501-1）
项目 | 要求 |
基坑施工 | 避免扰动坑底及四周土壤，防止雨水浸泡；回填分层夯实，达到天然密实度 |
混凝土强度 | 达到设计强度70%以上后方可安装塔体 |
支承面标高 | 允许偏差 |
支承面水平度 | L/1000（L为支承面最小宽度） |
地脚螺栓中心偏移 | ±2mm |

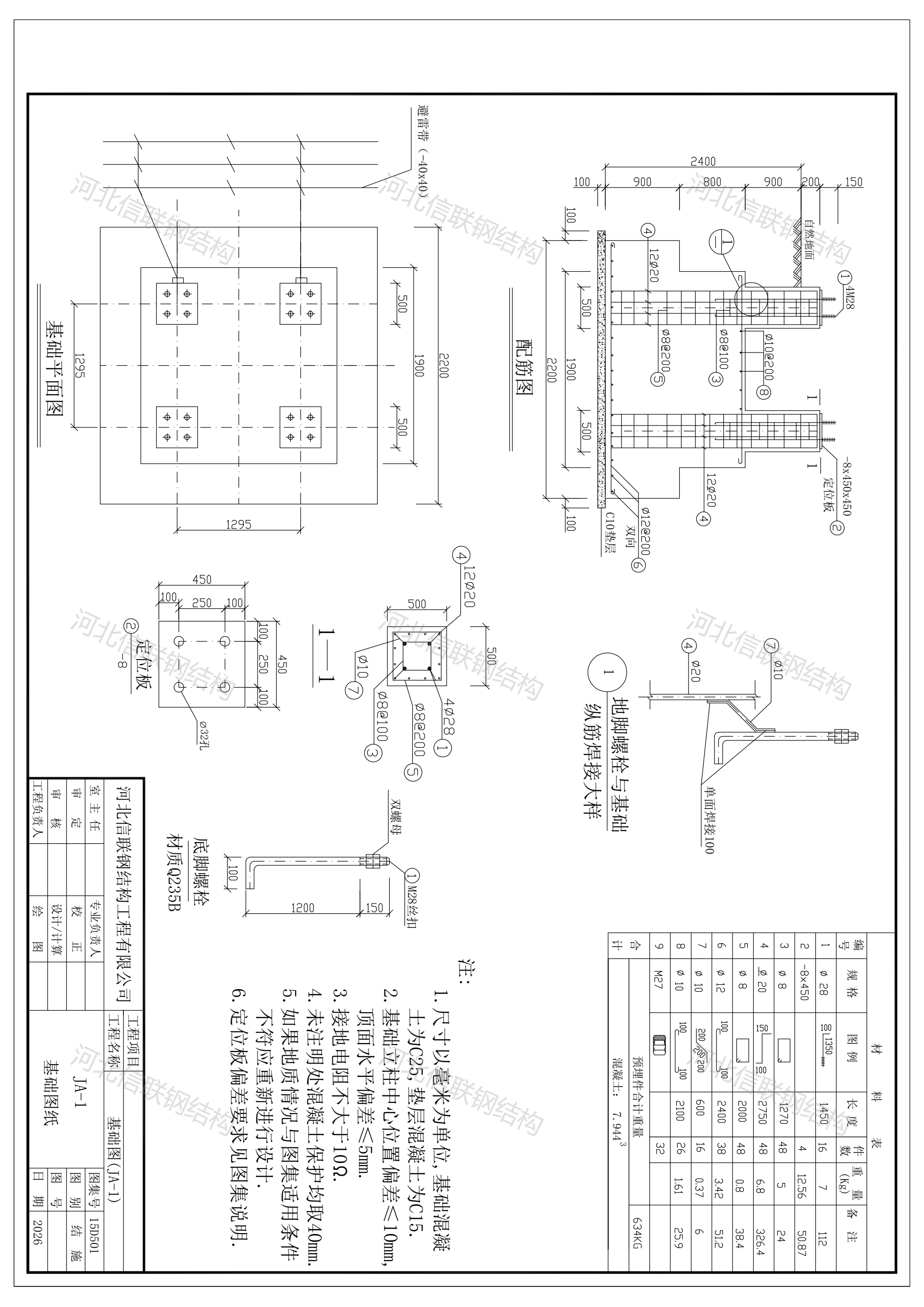

图纸配套：信联免费提供JA-1基础施工图（含配筋、地脚螺栓定位、混凝土标号）。
五、安装施工及垂直度控制（依据GB 50205及CECS 80:2006）
控制项 | 允许偏差 | 检测方法 |
整体垂直度 | ≤H/1000（H=20m → ≤20mm） | 经纬仪全程监测 |
分段中心线偏差 | ≤h/750（h为该段高度） | 双经纬仪90°正交监测 |
其他安装要点：
采用散装构件拼装，每个塔节为独立单元，严禁气割扩孔或冲孔。
永久性普通螺栓拧紧后外露螺纹不应少于2个螺距。
现场焊接仅必要时进行，焊后立即做防锈处理。
六、参考造价及构成（市场价格，单位：元）
型号 | 避雷塔 （含预埋件） | 运输费 | 基础施工 | 安装费 | 合计（含税） |
GFL1-1 | 12500 | 1000 | 15000 | 5000 | 33500 |
GFL1-2 | 13000 | 1000 | 15000 | 5000 | 34000 |
GFL1-3 | 12500 | 1000 | 15000 | 5000 | 33500 |
GFL1-4 | 13000 | 1000 | 15000 | 5000 | 34000 |
注：具体价格随钢材市场波动，信联提供实时报价。可提供增值税专用发票。
七、FAQ：客户最常问的20米角钢避雷塔问题
Q1：GFL1-1和GFL1-3有什么区别？
A：地基承载力要求不同（100 vs 150 kN/㎡）。若地质条件较差（如软土），应选GFL1-3/1-4系列。
Q2：双照明平台有什么作用？
A：用于安装航空障碍灯（红色高光强灯），满足机场、高层建筑附近避雷塔的航空警示要求。
Q3：热镀锌层能用多少年？
A：内陆环境25-30年，沿海强腐蚀区可加厚至≥100μm，使用寿命20年以上。信联承诺不达标免费返镀。
Q4：基础图纸能否免费提供？
A：可以。信联免费提供JA-1基础施工图（含混凝土配筋、地脚螺栓详图）。
Q5：安装施工需要几天？
A：角钢塔散件发货，现场拼装+吊装约2-3天（不含基础养护期）。可提供全包落地服务。
Q6：如何获取含图纸及造价的完整方案？
A：提供项目地点、地质条件、是否需要照明平台，信联1个工作日内出具《20米避雷塔方案建议书》+CAD图纸+报价单。
八、获取方案及报价
需要20米角钢避雷塔的图纸、造价或定制方案？请提供：
项目所在地区（用于风压、地震烈度复核）
地基承载力（或土壤类型）
是否需要双照明平台
是否需要全包施工
响应承诺：1个工作日内出具《GFL系列避雷塔方案》+基础图纸+含税报价。
信联服务热线：18903187597
内容更新：2026年6月
*主要依据标准：D500～D502图集、GB 50009-2012、GB 50011-2010、GB/T 13912-2020、GB 50205-2020、CECS 80:2006*
