25米角钢避雷塔方案指南：GFL1-5～GFL1-8全系列参数、图纸、造价及施工要点
25米角钢避雷塔方案指南：GFL1-5～GFL1-8全系列参数、图纸、造价及施工要点
本文提供GFL1-5～GFL1-8型25米角钢避雷塔的完整技术方案，涵盖四种型号的结构参数、重量、基础形式、荷载标准、热镀锌防腐要求、基础施工图及安装垂直度控制。依据D500～D502图集及GB 50057标准，全塔热浸镀锌，锌层≥85μm，设计使用年限30年，适用于化工厂、变电站、通信基站等直击雷防护场景。
一、GFL1系列25米角钢避雷塔型号及核心参数
GFL1-5～GFL1-8是25米四柱角钢避雷塔的标准型号，均采用基本风压0.4kN/㎡设计，抗震烈度8度及小于8度地区，裹冰厚度≤10mm。修正后的地基承载力分为100kN/㎡和150kN/㎡两档。
钢材选用Q235B材质，在厂区加工、试拼装无误后热镀锌。主材、斜材、横材、包钢规格尺寸按15D501图集要求执行，采用M16螺栓连接，包钢采用M16和M20螺栓连接。
表1：GFL1-5～GFL1-8 设计参数
| 型号 | 总高度 | 结构形式 | 基本风压(kN/㎡) | 抗震烈度 | 裹冰厚度 | 地基承载力(kN/㎡) |
|---|---|---|---|---|---|---|
GFL1-5 | 25m | 四柱角钢热镀锌 | 0.4 | ≤8度 | ≤10mm | 100 |
GFL1-6 | 25m | 同上 | 0.4 | ≤8度 | ≤10mm | 100 |
GFL1-7 | 25m | 同上 | 0.4 | ≤8度 | ≤10mm | 150 |
GFL1-8 | 25m | 同上 | 0.4 | ≤8度 | ≤10mm | 150 |
选型说明：地基承载力100kN/㎡适用于一般黏土或密实砂土，150kN/㎡适用于岩石或硬土层。土质较软时，应选用GFL1-7/1-8。
表2：GFL1-5～GFL1-8 材料与基础配置
| 型号 | 照明平台 | 主材材质 | 塔身重(kg) | 地脚螺栓重(kg) | 基础形式 | 基础体积(m³) |
|---|---|---|---|---|---|---|
GFL1-5 | 无 | Q235B | 1513.6 | 163 | JA-3 | 11.133 |
GFL1-6 | 双照明台 | Q235B | 1587.0 | 163 | JA-3 | 11.133 |
GFL1-7 | 无 | Q235B | 1513.6 | 163 | JB-2 | 7.137 |
GFL1-8 | 双照明台 | Q235B | 1587.0 | 163 | JB-2 | 7.137 |

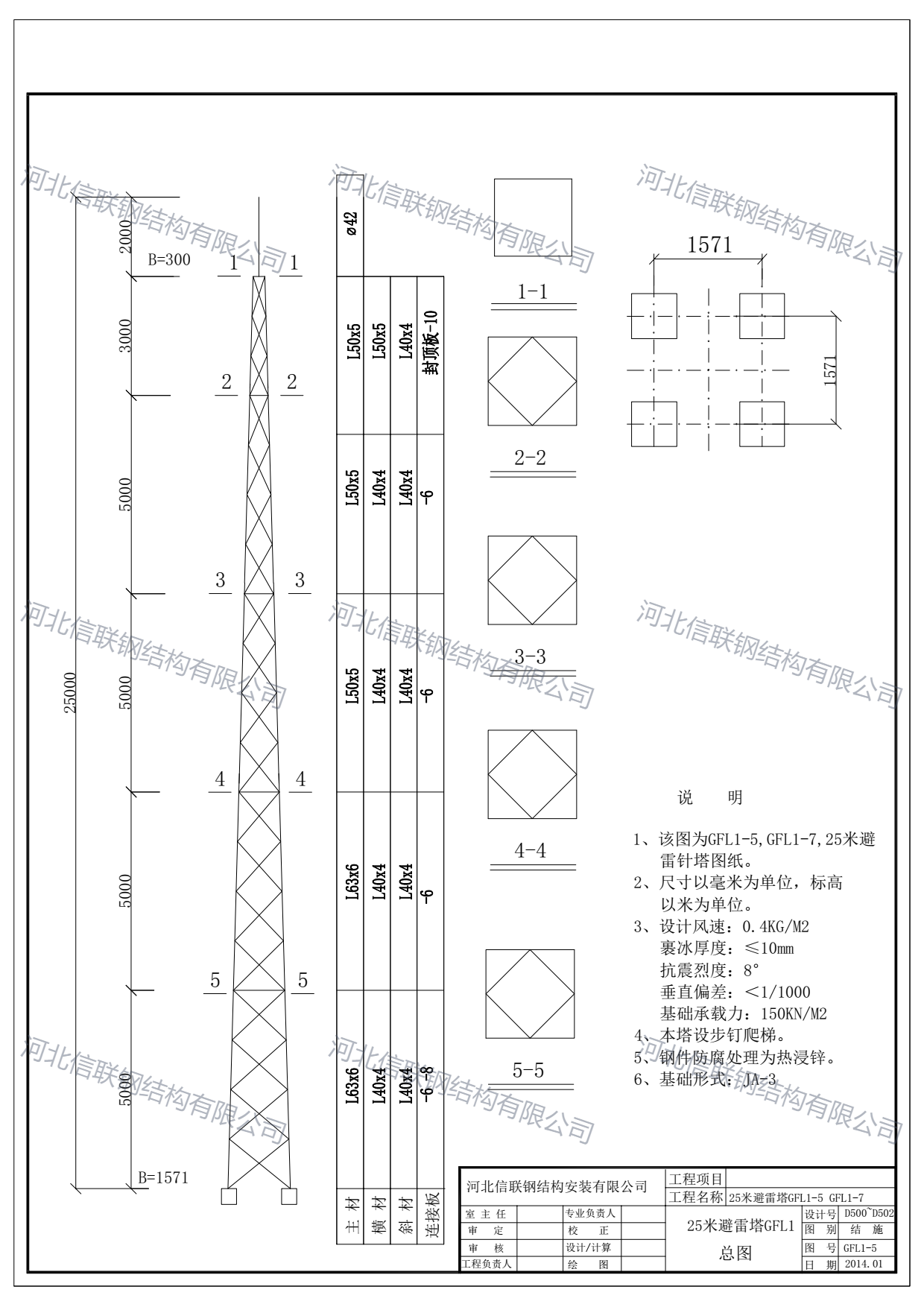

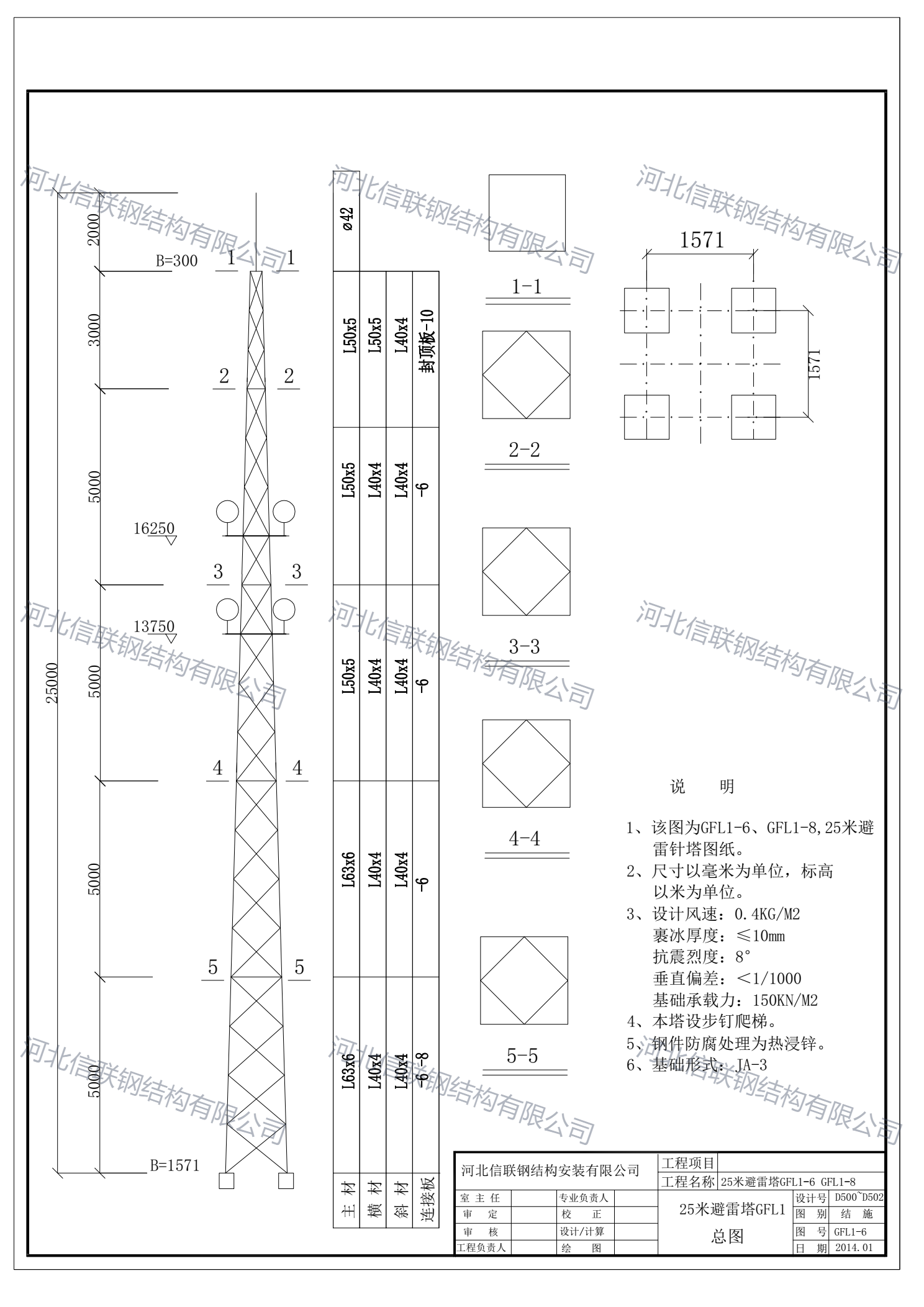

说明：GFL1-5～GFL1-8各段组合件包含针尖段(A0)、A、B、C、D、E1五段组合件。有照明平台型号（GFL1-6/1-8）较无照明平台型号（GFL1-5/1-7）增重73.4kg。
与GFL2系列对比：GFL1-5～1-8为基本风压0.4kN/㎡系列，适用于大部分内陆地区；若项目所在地基本风压为0.7kN/㎡（沿海及强风区），应选用GFL2-5～GFL2-8。
二、基础上部荷载标准值（供结构设计使用）
25米角钢避雷塔基础设计荷载标准值依据《建筑结构荷载规范》GB 50009-2012及《建筑抗震设计规范》GB 50011-2010（≤8度）取值。
JA-3基础荷载标准值
| 基础编号 | 根开 L (m) | 轴力 Nk (kN) | 弯矩 Mxk (kN·m) | 弯矩 Myk (kN·m) | 剪力 Qxk (kN) | 剪力 Qyk (kN) |
|---|---|---|---|---|---|---|
JA-3 | 1.571 | 10.186 | 52.88 | 53.13 | 4.823 | 4.823 |
JB-2基础荷载标准值
| 基础编号 | 根开 L (m) | 埋深 h (m) | 上拔力标准值 Tk (kN) | 轴压力标准值 Nk (kN) | 剪力 Qxk (kN) | 剪力 Qyk (kN) |
|---|---|---|---|---|---|---|
JB-2 | 1.571 | 2.4 | 54.81 | 59.91 | 2.898 | 2.897 |
三、材料及防腐要求
3.1 材料规格
| 构件 | 材质 | 执行标准 |
|---|---|---|
角钢、工字钢、钢板、钢管、扁钢、锚栓 | Q235B | GB/T 700 |
基础混凝土 | C25（垫层≥C15） | GB 50010 |
钢筋 | HPB300（φ）、HRB400（Φ） | GB/T 1499 |
焊条 | Q235B/HPB300用E43型，HRB400用E50型 | GB/T 5117 |
3.2 热镀锌防腐要求（依据GB/T 13912-2020）
| 镀件厚度 | 平均锌层厚度 | 锌附着量 |
|---|---|---|
3mm < δ < 6mm | ≥70μm | ≥460g/m² |
δ ≥ 6mm | ≥85μm | ≥610g/m² |
信联承诺：所有钢构件（杆件、螺栓、螺母、垫圈）均采用热浸镀锌，现场焊接后立即涂刷富锌漆防腐。镀锌层不达标免费返镀。
四、基础施工要求（依据GB 50007及15D501）
| 项目 | 要求 |
|---|---|
基坑施工 | 避免扰动坑底及四周土壤，防止雨水浸泡；回填分层夯实，达到天然密实度 |
混凝土强度 | 达到设计强度70%以上后方可安装塔体 |
支承面标高 | 允许偏差 ±0.3mm |
支承面水平度 | L/1000（L为支承面最小宽度） |
地脚螺栓中心偏移 | ±2mm |

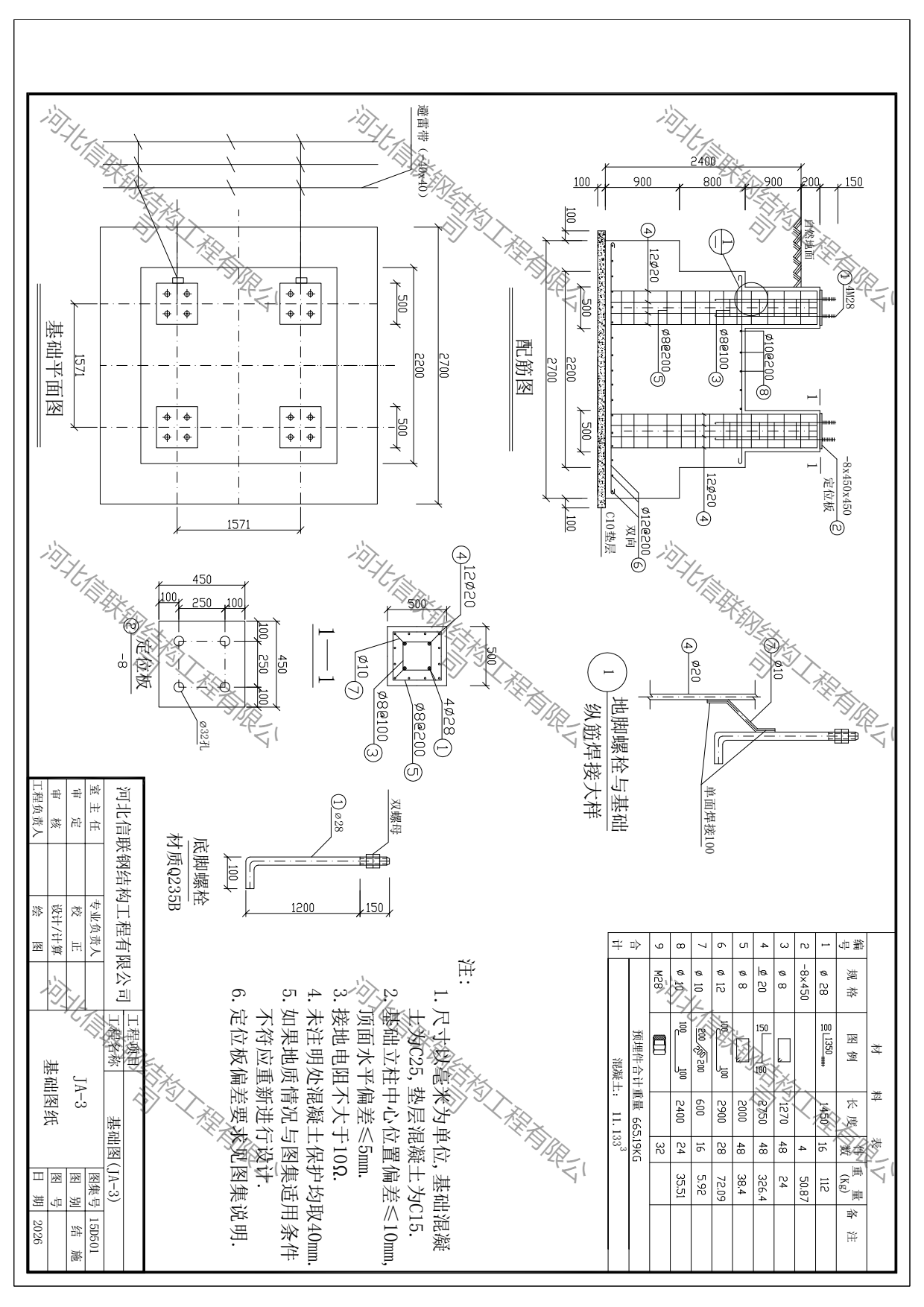

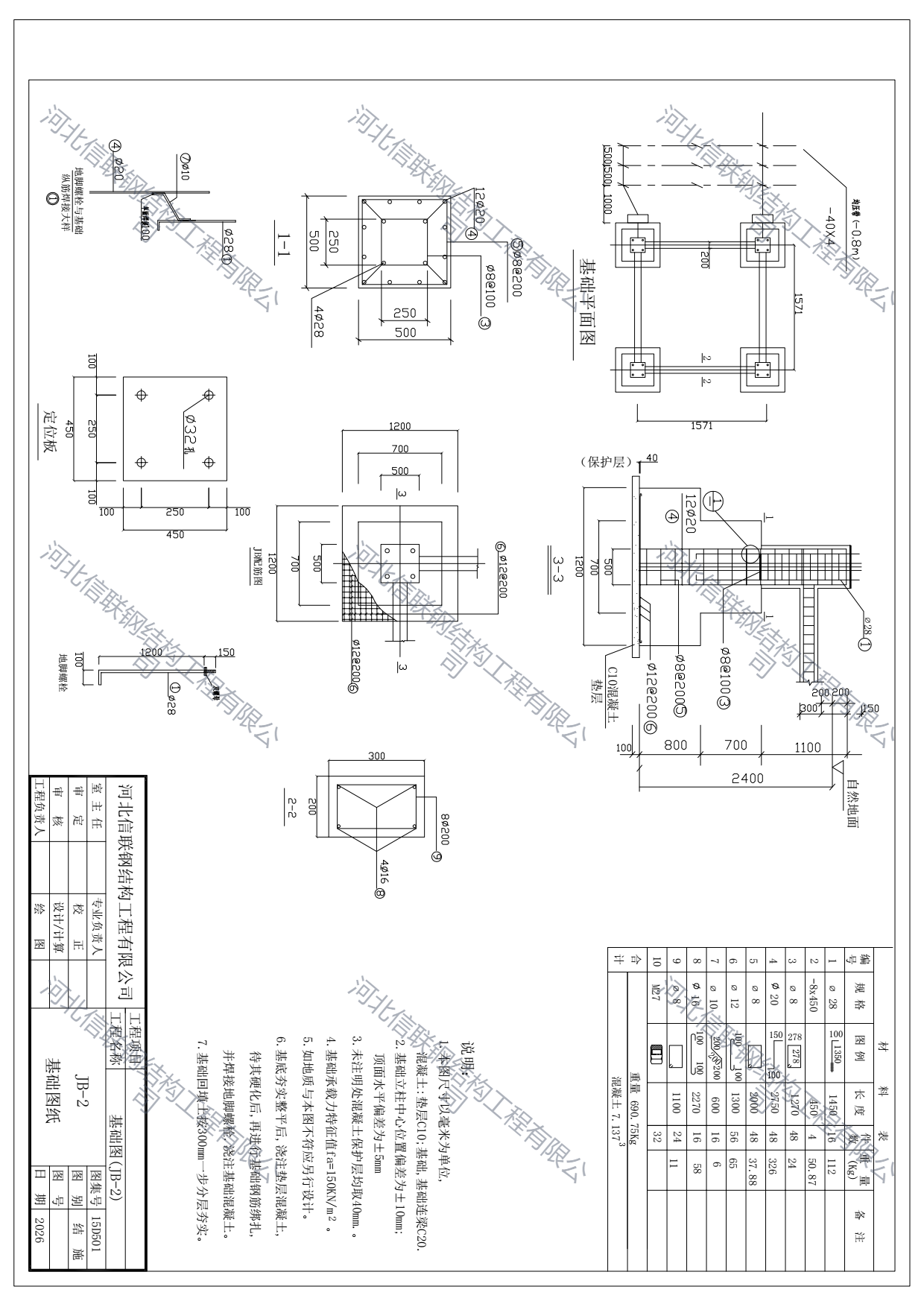

基础选型：GFL1系列25米塔基础按地基承载力选用JA-3或JB-2型基础。JA-3基础体积11.133m³，JB-2基础体积7.137m³。信联免费提供基础施工图（含配筋、地脚螺栓定位、混凝土标号）。
五、安装施工及垂直度控制
| 控制项 | 允许偏差 | 检测方法 |
|---|---|---|
整体垂直度 | ≤ H/1000（H=25m → ≤25mm） | 经纬仪全程监测 |
分段中心线偏差 | ≤ h/750（h为该段高度） | 双经纬仪90°正交监测 |
其他安装要点：
采用散装构件拼装，每个塔节为独立单元，工厂化加工，现场组装，优先采用螺栓连接
焊接应尽量在工厂完成，严禁气割扩孔或冲孔
永久性普通螺栓拧紧后外露螺纹不应少于2个螺距
现场焊接仅必要时进行，焊后立即做防锈处理
六、参考造价及构成（市场价格，单位：元）
| 型号 | 地基承载力 | 避雷塔本体（含预埋件） | 运输费 | 基础施工 | 安装费 | 合计（含税） |
|---|---|---|---|---|---|---|
GFL1-5 | 100kN/㎡ | 15,000 | 1,800 | 28,250 | 6,500 | 51,550 |
GFL1-6 | 100kN/㎡ | 15,800 | 1,800 | 28,250 | 6,500 | 52,350 |
GFL1-7 | 150kN/㎡ | 15,000 | 2,000 | 17,825 | 6,500 | 41,325 |
GFL1-8 | 150kN/㎡ | 15,800 | 2,000 | 17,825 | 6,500 | 42,125 |
造价说明：
避雷塔本体单价差异来源于是否配置双照明平台（GFL1-6/1-8含照明平台，增重73.4kg）
运输费差异：150kN/㎡地基承载力型号（GFL1-7/1-8）基础体积较小（JB-2，7.137m³），运输费略高
基础施工差异：JA-3基础（11.133m³）体积大于JB-2基础（7.137m³），施工费用更高
GFL1-7/1-8较GFL1-5/1-6基础施工节省约10,000元，源于JB-2基础体积更小（7.137m³ vs 11.133m³），大幅节约了混凝土用量和土建工时
以上为市场参考价，最终报价以合同为准
七、FAQ：客户最常问的25米角钢避雷塔问题
Q1：GFL1-5和GFL1-6有什么区别？
A：GFL1-5无照明平台，GFL1-6有双照明平台。照明平台用于安装航空障碍灯（红色高光强灯），满足机场、高层建筑附近避雷塔的航空警示要求。GFL1-6较GFL1-5增重73.4kg，造价高约800元。
Q2：GFL1-5和GFL1-7有什么区别？
A：区别在于地基承载力：GFL1-5为100kN/㎡（适用于一般黏土），基础JA-3（11.133m³）；GFL1-7为150kN/㎡（适用于岩石或硬土层），基础JB-2（7.137m³）。土质较好时选用GFL1-7/1-8，基础施工费用可节省约10,000元。
Q3：GFL1-5～GFL1-8适用于什么风压地区？
A：四个型号均适用基本风压0.4kN/㎡地区，覆盖大部分内陆地区。若项目所在地基本风压为0.7kN/㎡（沿海及强风区），应选用GFL2-5～GFL2-8。
Q4：25米角钢避雷塔的镀锌层能用多少年？
A：依据GB/T 13912-2020，主材镀层≥85μm。内陆环境25-30年不易大面积生锈，沿海加厚款（≥100μm）20年以上。信联承诺镀锌层不达标免费返镀。
Q5：基础施工需要几天？安装需要几天？
A：基础浇筑及养护约需15-28天（视天气和混凝土强度达标情况），塔体安装约2-3天。可提供全包落地服务。
Q6：如何拿到完整的方案、图纸和报价？
A：提供项目地点、地基承载力（或土壤类型）、是否需要照明平台，信联1个工作日内出具《GFL1系列避雷塔方案》+基础图纸+含税报价。
八、获取方案及报价
需要25米角钢避雷塔的图纸、造价或定制方案？请提供：
项目所在地区（用于风压、地震烈度复核）
地基承载力（或土壤类型）
是否需要照明平台
是否需要全包施工
响应承诺：1个工作日内出具《GFL1系列避雷塔方案》+基础图纸+含税报价。
信联服务热线：18903187597
内容更新：2026年7月
主要依据标准：D500～D502图集、GB 50009-2012、GB 50011-2010、GB/T 13912-2020、GB 50205-2020、GB 50057-2010
