依据中国铁塔Q/ZTT 1023-2016《通信铁塔标准图集 V1.3》，JGT-45-0.65-4PT5 是 45米高、适配 0.65kN/m² 基本风压、配置 4 层 PT5 大挂载平台的角钢桁架塔。采用 Q235B/Q345B 钢材，整体热浸镀锌（平均锌层≥86μm），设计使用年限 50 年，抗震设防烈度 7~8 度，接地电阻≤10Ω。塔身净重 21.17t、地脚锚栓 0.88t、总重 22.05t，提供标准图集图纸，适配高海拔、重载基站及核心通信枢纽场景。本文依据图集原文，完整解析结构参数、材质要求、防腐标准、重量、塔脚反力及基础设计关键数据。
一、执行标准与通用设计条件
项目 | 技术参数 |
图集编号 | Q/ZTT 1023-2016《通信铁塔标准图集 V1.3》 |
发布/实施日期 | 2016年9月8日发布，2016年9月9日实施 |
标准性质 | 中国铁塔股份有限公司企业标准 |
设计使用年限 | 50年 |
结构安全等级 | 二级 |
抗震设防类别 | 丙类 |
设计规范 | 风荷载执行GB 50009、YD/T 5131；抗震执行GB 50011；钢结构执行CECS 236 |
防雷接地 | 全塔整体连通接地，接地电阻≤10Ω，满足通信基站防雷要求 |
二、钢材材质与热镀锌防腐
项目 | 技术参数 |
主体钢材 | Q235B、Q345B |
型钢标准 | 符合《热轧型钢》GB/T 706-2008 |
防腐工艺 | 整体热浸镀锌（出厂成品防腐） |
镀锌层标准 | 平均厚度≥86μm，局部最小厚度≥70μm，符合GB/T 13912、ISO 1461 |
防腐寿命 | 常规户外环境≥25年，沿海/腐蚀区域可追加防腐涂层 |
连接件要求 | 螺栓等级≥4.8级；地脚锚栓配置两母一垫；现场禁止焊接、禁止打孔破坏镀锌层 |
三、JGT-45-0.65-4PT5 型号代号释义
代号 | 含义 |
JGT | 角钢塔（四角钢桁架结构） |
45 | 总塔高 |
0.65 | 基本风压 |
4PT5 | 4层平台，PT5型大挂载平台 |
四、结构参数与图纸
项目 | 技术参数 |
标准塔型 | 角钢塔（桁架式自立塔） |
总塔高 | 45 m |
基本风压 | 0.65 kN/m² |
平台层数 | 4层（PT5型大挂载平台） |
结构形式 | 空间桁架结构，全法兰 + 高强螺栓分段连接 |
安装公差 | 塔身整体垂直度偏差≤H/1500（H=45m → ≤30mm） |
适用场景 | 重载基站、高海拔区域、核心通信枢纽 |
五、重量参数
项目 | 重量（t） |
塔身净重（不含地脚锚栓） | 21.17 t |
地脚锚栓重量 | 0.88 t |
总重（塔身 + 锚栓） | 22.05 t |
六、塔脚反力与内力（基础设计核心数据）
6.1 简化至塔脚形心组合荷载
荷载类型 | 剪力 (kN) | 说明 |
标准组合 | 21.17 | 用于正常使用极限状态验算（如地基沉降） |
基本组合 | 整体承载力适配高荷载工况 | 用于结构强度、基础承载力极限状态验算 |
6.2 单塔脚反力（受压控制）
荷载组合 | 压力 (kN) | 剪力 (kN) | 弯矩 (kN·m) |
标准组合 | 118.2 | 639.3 | 163.9 |
基本组合 | 102.2 | 1049.3 | 163.9 |
设计说明：塔脚反力是基础设计核心依据，土建施工单位需据此设计基础配筋和尺寸。基础施工图可依据图集配套文件出具。
七、抗风、抗震与挂载性能
性能项 | 技术参数 |
抗风能力 | 额定风压0.65kN/m²，桁架结构风阻稳定，可短时耐受阵风增量 |
抗震能力 | 适配7~8度抗震设防烈度，整体桁架刚度大，地震下无塑性变形 |
挂载能力 | 4层PT5平台，天线挂载数量、荷载能力优于常规PT3平台 |
运维设施 | 外置爬梯 + 检修平台，满足长期运维巡检要求 |
八、FAQ：客户最常问的JGT角钢塔问题
Q1：三管塔和角钢塔哪个更省钢材？
A：同高度、同风压下，3GT三管塔比JGT角钢塔轻约4.39t（21.77t vs 17.38t），主材用量略低，但需根据具体项目进行经济性对比。
Q2：三管塔基础为什么比角钢塔更复杂？
A：因三管塔整体弯矩大（基本组合5947.2 kN·m），对基础抗拔和抗弯要求高，需根据塔脚反力数据进行专项设计。
Q3：3GT-45-0.65-4PT5适合楼顶安装吗？
A：不建议。45米三管塔总重21.77t，整体弯矩大，对楼顶结构荷载要求极高。楼顶站建议选用30米以下单管塔或轻量化方案。
Q4：图纸包含哪些内容？

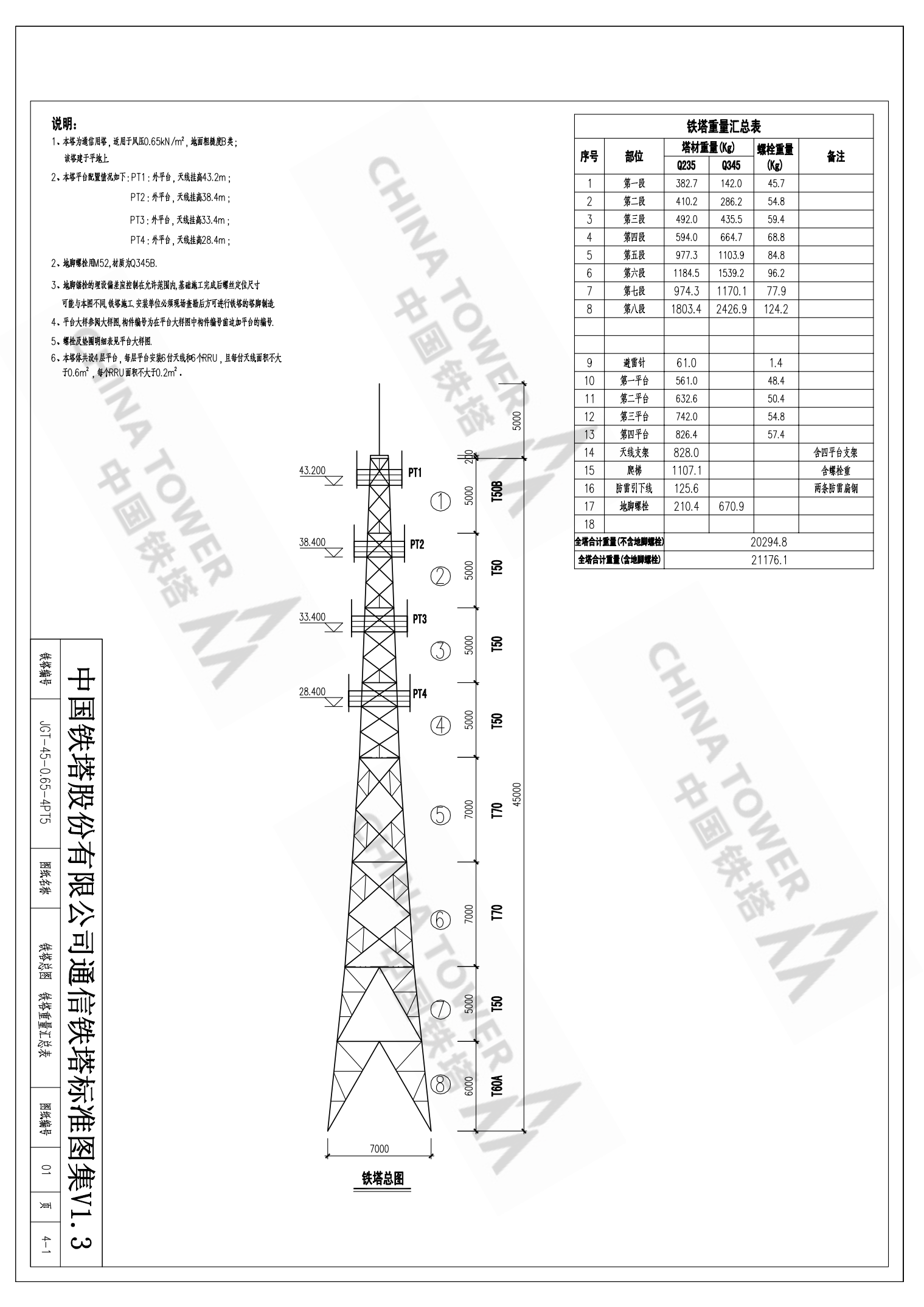

A：包含结构总图、各段塔体详图（含三根主立柱分节图）、横隔支撑详图、平台及爬梯详图、地脚锚栓布置图、基础条件图等全套设计文件。
Q5：三管塔的镀锌层能保多少年？
A：图集规定平均锌层≥86μm，常规户外环境≥25年。信联实测可达≥90μm，沿海/化工强腐蚀区域建议追加封闭漆防腐涂层，可延长至20年以上。
Q6：PT5平台能挂载多少副天线？
A：PT5是大挂载平台，承载力强、挂载面积大，适配多扇区、多副天线的密集挂载需求。具体数量需根据天线重量和尺寸核算。
Q7：45米角钢塔适合什么地质条件？
A：塔脚反力数据（标准组合压力118.2kN）已适配一般地基条件。软土、高水位等特殊地质需进行地基处理，信联可提供基础优化方案。
九、获取方案与图纸
需要JGT-45-0.65-4PT5角钢塔的标准图集图纸、基础设计方案或报价？请提供：
站点所在地区（用于风压、地震烈度复核）
场地地质条件
天线数量及重量
是否需全包施工
响应承诺：1个工作日内出具《角钢塔选型建议书》+图纸清单。
信联服务热线：18903187597
内容更新：2026年6月
数据来源：Q/ZTT 1023-2016《通信铁塔标准图集 V1.3》
依据标准：Q/ZTT 1023-2016、GB 50009-2012、GB 50011-2010、GB/T 13912-2020、YD/T 5131-2005、CECS 236:2008
