H=60米角钢避雷塔方案：图纸、参数、材料、施工、造价全解析
H=60米角钢避雷塔方案：图纸、参数、材料、施工、造价全解析
本文提供H=60米角钢避雷塔的完整技术方案，参照国标图集15（03）D501-1设计。塔体采用正四边形角钢格构式结构，主材Q355B高强度结构钢，全塔热浸镀锌防腐（构件≥5mm时镀层≥86μm）。塔高60米，共12节（11节×5m + 顶节3m + 2m避雷针），基础根开4000mm，设计基本风压0.45kN/㎡，抗震设防烈度7度，设计使用年限≥30年，接地电阻≤10Ω。适用于高层建筑、变电站、化工厂、通信基站等场所的直击雷防护。

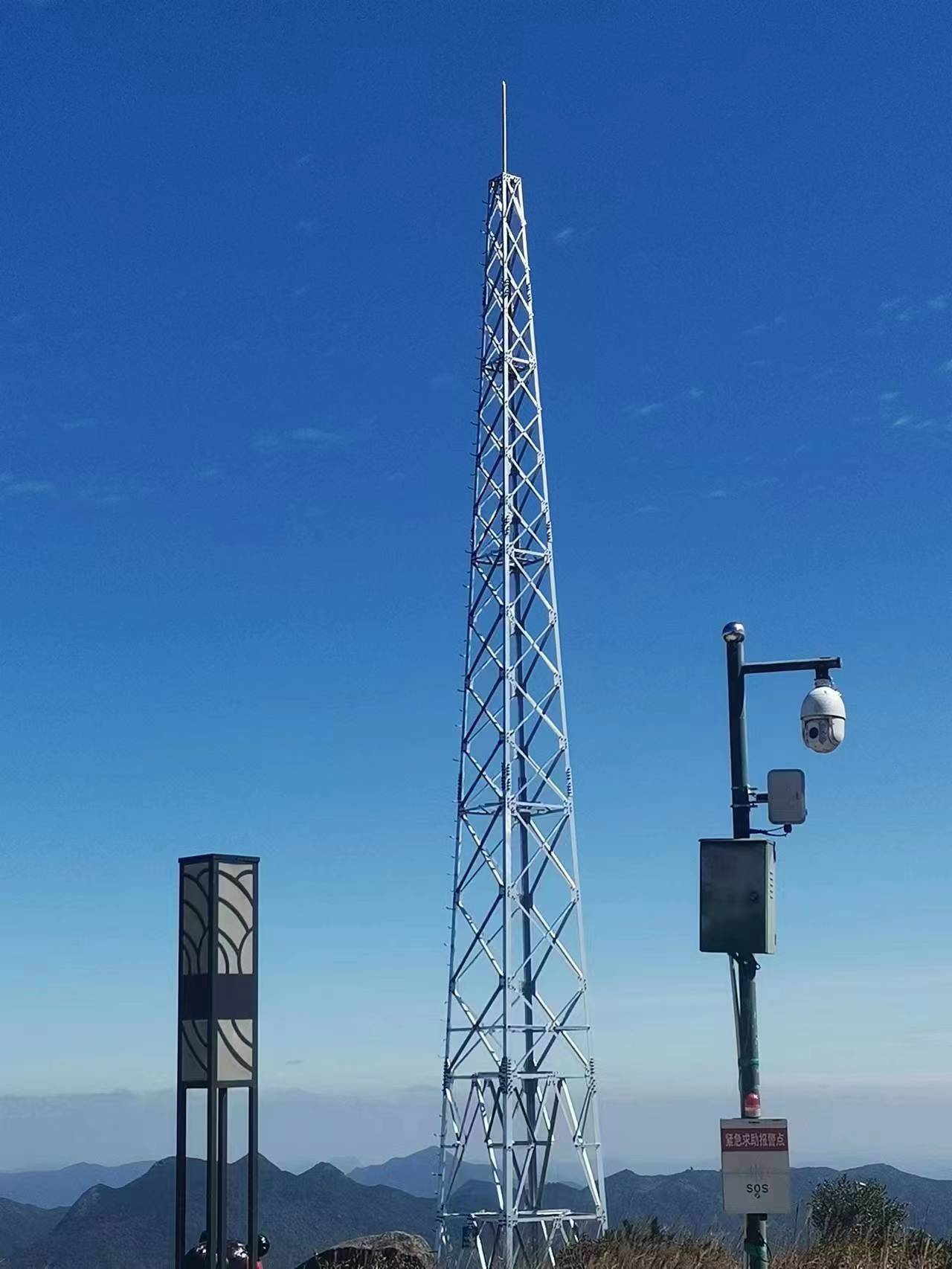

一、产品概述：H=60米角钢避雷塔的基本构成
本产品为H=60米避雷塔，参照国标图集15（03）D501-1设计，适用于高层建筑、变电站、化工厂、通信基站、机场、油库等场所的防雷保护。塔体采用正四边形角钢塔结构，全部构件热镀锌防腐处理。
| 项目 | 技术参数 |
|---|---|
塔型结构 | 正四边形角钢塔（避雷功能） |
总高度 | 60米（含2m避雷针） |
塔体分段 | 共12节：5m×11节 + 顶节3m×1节 + 2m避雷针 |
攀登设备 | 脚钉，沿一根塔柱，设在塔柱两侧 |
基础根开 | 4000mm（相邻地脚螺栓中心距） |
标高基准 | ±0.000m对应基础顶面中心标高 |
二、核心设计参数（荷载与环境）
| 参数项 | 取值标准 |
|---|---|
基本风压 | Wo = 0.45 kN/m²(10级风0 |
设计基准期 | 50年 |
抗震设防 | 烈度7度 |
设计寿命 | ≥30年 |
接地电阻 | ≤10Ω |
覆冰厚度 | ≤10mm |

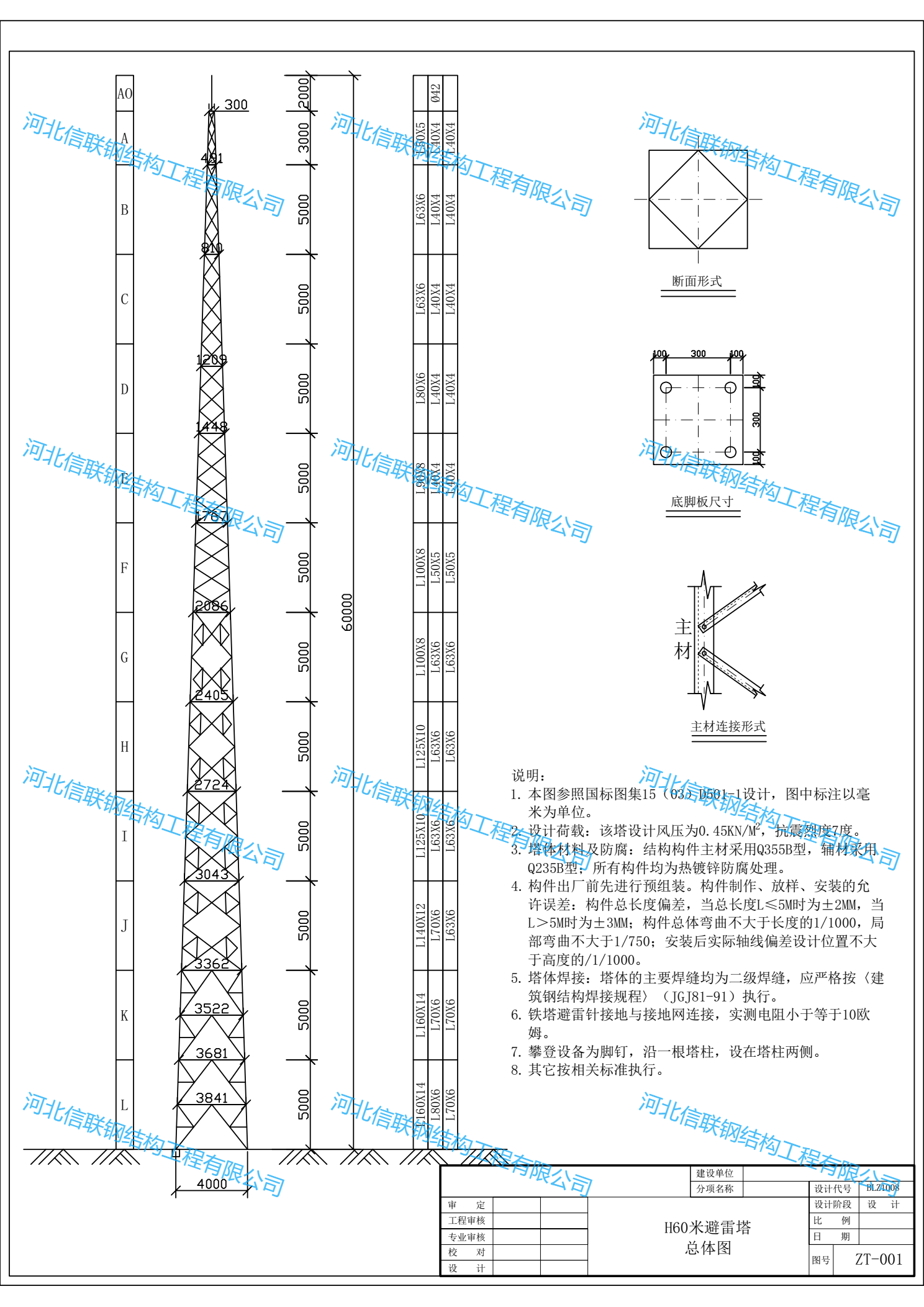

三、各段材料规格明细（变截面设计）
钢材牌号：塔体主要结构构件及连接构件均采用Q355B高强度结构钢（主材）和Q235B（辅材），执行GB/T 1591-2018标准。采用变截面优化用钢量设计原则：第一段受力最大、用材最厚重，往上依次递减。
| 序号 | 标高范围 | 主材（角钢） | 横材（角钢） | 斜材（角钢） |
|---|---|---|---|---|
AO | — | 2m避雷针 | — | — |
A | 55~60m | L50×5 | L40×4 | L40×4 |
B | 50~55m | L63×6 | L40×4 | L40×4 |
C | 45~50m | L63×6 | L40×4 | L40×4 |
D | 40~45m | L80×6 | L40×4 | L40×4 |
E | 35~40m | L90×8 | L40×4 | L40×4 |
F | 30~35m | L100×8 | L63×6 | L50×5 |
G | 25~30m | L100×8 | L63×6 | L63×6 |
H | 20~25m | L125×10 | L63×6 | L63×6 |
I | 15~20m | L125×10 | L63×6 | L63×6 |
J | 10~15m | L140×12 | L70×6 | L63×6 |
K | 5~10m | L160×14 | L70×6 | L70×6 |
L | 0~5m | L160×14 | L80×6 | L70×6 |
钢材性能要求：主材Q355B屈服强度≥355MPa，抗拉强度470-630MPa。型钢应符合GB/T 706-2016的规定。
四、连接与构造细节
4.1 连接方式
构件间采用普通C级螺栓，螺栓性能等级为6.8级。
螺栓孔径要求：
螺栓直径≤16mm：孔径大于螺栓直径1mm
螺栓直径＞16mm：孔径大于螺栓直径1.5mm
螺母垫片配置：
塔柱角钢对接处：二母一垫（两个螺母+一个垫圈）
其他构件：一母一垫（一个螺母+一个垫圈）
五、制造与安装精度要求
构件出厂前先进行预组装，确保现场安装的匹配性。
| 控制项 | 允许偏差 |
|---|---|
总长度偏差（L≤5m） | ±2mm |
总长度偏差（L＞5m） | ±3mm |
构件总体弯曲 | ≤长度的1/1000 |
构件局部弯曲 | ≤1/750 |
安装后实际轴线偏差 | ≤高度的1/1000 |
相邻两层垂直偏差 | ≤ h/750（h为单节高度） |
塔身中心垂直度偏差（安装后） | ≤ H/1500（H=60m → ≤40mm） |
安装其他要点：
采用散装构件拼装，每个塔节为独立单元，工厂化加工，现场组装，优先采用螺栓连接
焊接应尽量在工厂完成，严禁气割扩孔或冲孔
永久性普通螺栓拧紧后外露螺纹不应少于2个螺距
现场焊接仅必要时进行，焊后立即做防锈处理
六、焊接要求
塔体主要焊缝均为二级焊缝，应严格按《建筑钢结构焊接规程》（JGJ 81）执行。
七、材料防腐工艺
全部构件（含塔体、连接件、爬梯等）均采用热浸镀锌防腐处理。
| 项目 | 技术参数 |
|---|---|
执行标准 | GB/T 1591-2018（钢材）、GB/T 13912-2020（镀锌） |
钢材材质 | 主材Q355B，辅材Q235B |
防腐工艺 | 整体热浸镀锌 |
镀层厚度（构件≥5mm） | ≥86μm |
镀层厚度（构件＜5mm） | ≥65μm |
防腐寿命 | ≥30年 |
信联承诺：镀锌层厚度不达标，免费返镀。
八、地基与基础工程
8.1 基础参数
| 项目 | 技术参数 |
|---|---|
基础占地面积 | 8000mm × 8000mm |
基础尺寸（长×宽×高） | 4000mm × 3000mm × 3000mm |
混凝土用量 | C25混凝土 40.46m³，C15垫层混凝土 2.74m³ |
基底土承载力 | fk = 130KPa（如与设计不符应另行计算） |
8.2 基础施工要求
基础开挖后，应通知地质部门认真验槽，如发现地质与报告不符或有异常现象，应由有关部门修改报告经设计认可后，方可按图施工
基础施工及验收应以基础图、地脚螺栓方位图、防雷网图为依据，严格按相关规范进行
基础采用C25混凝土，垫层采用C15混凝土，钢筋采用Ⅰ（Φ）或Ⅱ（Φ）级钢，保护层未注明的均为50mm
基础夯实整平后，浇筑垫层混凝土，待其硬化后，再进行基础钢筋绑扎，并安放基础骨架
地脚螺栓位置要准确，施工时应采取措施，防止因震捣砼使地脚螺栓位置不准
基础施工完后，塔基周围应做地面及散水坡，保证周围不得有积水
地脚螺栓采用Q235钢材
焊条采用E43型，焊缝高6mm，一律满焊
8.3 基础尺寸允许偏差
| 控制项 | 允许偏差 |
|---|---|
基础根开尺寸及对角线尺寸误差 | ±1/1000，最大不大于10mm |
基础顶面标高 | ±5mm |
基础水平度 | 1/1000 |
基础地脚螺栓位置扭转 | ±3mm |
九、防雷接地系统
防雷接地网宜和基础一起施工。
| 项目 | 技术要求 |
|---|---|
接地网埋深 | 地坪线以下深度不小于500mm |
连接要求 | 件号3上端与铁塔地脚板焊接相连，下端与水平接地带焊接相连，焊缝长度不小于80mm，焊缝高度4mm |
避雷引下线 | 沿塔柱或爬梯两侧引下，与两个塔脚和防雷接地网焊接连通 |
接地电阻 | ≤10Ω（如不能满足要求时，应增加接地体或使用降阻剂） |
维护要求 | 竣工后，每年雨季到来之前必须实测接地电阻，如不满足要求时，应采取措施增加接地带 |
十、选型常见误区
| 误区 | 后果 | 信联建议 |
|---|---|---|
忽略风压，盲目选型 | 高风压区塔体刚度不足，存在安全隐患 | 按当地50年一遇基本风压选型，信联免费做荷载验算 |
忽略地质条件，基础形式不当 | 基础沉降、塔体倾斜 | 信联免费提供基础施工图，按地质条件设计 |
选用冷镀锌或刷漆替代热镀锌 | 2-3年严重锈蚀，塔体安全无保障 | 必须热镀锌（镀层≥86μm），信联不达标免费返镀 |
忽略接地电阻验收 | 防雷效果不达标，雷击风险高 | 严格按GB 50057执行，接地电阻≤10Ω |
十一、FAQ：客户最常问的60米角钢避雷塔问题
Q1：60米角钢避雷塔适合什么场景？
A：适配高层建筑、变电站、化工厂、通信基站、机场、油库等需要直击雷防护的场所。塔高60米，保护范围广，是大型设施防雷的理想选择。
Q2：60米塔的镀锌层多厚？能用多少年？
A：依据GB/T 13912-2020，构件厚度≥5mm时镀层≥86μm。防腐寿命≥30年，信联承诺镀锌层不达标免费返镀。
Q3：60米角钢避雷塔的造价是多少？
A：60米角钢避雷塔属超高塔型，造价受风压、地基条件、用钢量等因素影响。市场参考区间约18-35万元/座（含基础施工与防雷系统集成）。具体报价需根据项目所在地风压、地质条件核算，信联可1个工作日内出具含税报价。
Q4：60米塔的垂直度要求是多少？
A：塔身中心垂直度偏差≤H/1500（H=60m → ≤40mm）。安装过程中相邻两层垂直偏差≤h/750（h为单节高度）。
Q5：基础施工需要多长时间？
A：60米塔基础体积较大（C25混凝土40.46m³），基础浇筑及养护约需15-28天（视天气和混凝土强度达标情况），塔体安装约5-7天。可提供全包落地服务。
Q6：采购60米避雷塔，能提供验收支持吗？
A：提供全套技术文件（结构图纸、荷载计算书、产品合格证、镀锌检测报告、钢材质量保证书），配合防雷办或气象局验收。
十二、获取方案及报价
需要60米角钢避雷塔的图纸、造价或定制方案？请提供：
项目所在地区（用于风压、地震烈度复核）
地基承载力（或土壤类型）
是否需要照明平台
是否需要全包施工
响应承诺：1个工作日内出具《60米角钢避雷塔方案》+基础图纸+含税报价。
信联服务热线：18903187597
内容更新：2026年7月
主要依据标准：15（03）D501-1图集、GB 50057-2010《建筑物防雷设计规范》、GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》、GB/T 1591-2018《低合金高强度结构钢》、GB 50205-2020《钢结构工程施工质量验收标准》
